طراحی سیستم لوله‌کشی یکی از مهم‌ترین بخش‌های هر پروژه ساختمانی است، به ویژه زمانی که با ساختمان‌های چندطبقه یا بلندمرتبه سروکار داریم. یک طراحی اصولی می‌تواند از بروز مشکلاتی مثل افت فشار آب، نشت، گرفتگی و خرابی‌های پرهزینه جلوگیری کند.
در این مقاله با نگاهی جامع و تخصصی به طراحی لوله‌کشی ساختمان می‌پردازیم و مهم‌ترین نکات برای اجرای موفق لوله‌کشی در ساختمان‌های چندطبقه را بررسی می‌کنیم.
اصول طراحی لوله‌کشی در ساختمان‌های چندطبقه و نکات پایه‌ای مهندسی
طراحی لوله‌کشی ساختمان یکی از مهم‌ترین بخش‌های تاسیسات مکانیکی در پروژه‌های عمرانی به‌ویژه در ساختمان‌های چندطبقه است. این فرآیند فراتر از صرفاً عبور دادن آب و فاضلاب از لوله‌هاست و نیازمند برنامه‌ریزی دقیق، محاسبات فنی و درک صحیح از اصول مهندسی و رفتار سیالات در شرایط خاص ارتفاع، فشار و مصرف است.
در ساختمان‌های بلندمرتبه، چالش‌های جدیدی نظیر افت فشار در طبقات بالا، تهویه فاضلاب، ملاحظات ایمنی و انتخاب مصالح مقاوم در برابر فشار و خوردگی مطرح می‌شوند. در ادامه با اصول پایه‌ای طراحی سیستم لوله‌کشی در چنین سازه‌هایی آشنا می‌شویم:
۱. بررسی دقیق نقشه معماری
نخستین گام در طراحی، بررسی نقشه‌های معماری و مشخص کردن موقعیت سرویس‌های بهداشتی، آشپزخانه‌ها، رایزرها، شفت‌های تأسیساتی و فضاهای مورد نیاز برای عبور لوله‌هاست. جانمایی صحیح باعث صرفه‌جویی در متراژ لوله‌کشی، کاهش هزینه‌ها و بهبود عملکرد سیستم می‌شود.
۲. مدیریت فشار و ارتفاع
در ساختمان‌های چندطبقه، فشار استاتیک آب به ازای هر ۱۰ متر ارتفاع، حدود ۱ بار افزایش می‌یابد. برای اطمینان از تأمین فشار مناسب در طبقات بالا و جلوگیری از ترکیدگی لوله‌ها در طبقات پایین، باید از تجهیزات کنترل فشار مانند کلکتورهای تقسیم فشار، بوسترپمپ‌ها و مخازن ذخیره‌سازی استفاده شود.
۳. تقسیم‌بندی سیستم لوله‌کشی
تقسیم سیستم لوله‌کشی به زون‌های مجزا (مثلاً هر ۵ طبقه یک زون) به مدیریت بهتر فشار و کاهش نویز و ضربه قوچی کمک می‌کند. همچنین این کار امکان تعمیرات موضعی بدون نیاز به قطع کل شبکه را فراهم می‌سازد.
۴. انتخاب متریال مناسب
استفاده از لوله‌هایی با مقاومت بالا در برابر فشار، خوردگی، حرارت و شوک‌های حرارتی ضروری است. در این میان، لوله‌های پنج‌لایه (PERT-AL-PERT)، پلی‌اتیلن کراس‌لینک‌شده (PEX)، و لوله‌های پوش‌فیت برای فاضلاب گزینه‌های رایج و کارآمد هستند.
۵. تهویه سیستم فاضلاب
در طراحی فاضلاب، تهویه صحیح اهمیت زیادی دارد. نصب هواکش‌های فاضلاب (ونت‌ها) باعث تخلیه گازها، جلوگیری از مکش آب سیفون‌ها و رفع بوی نامطبوع در سرویس‌های بهداشتی می‌شود. استفاده از هواکش جداگانه برای رایزرهای اصلی یا سیستم‌های برگشت گاز، به عملکرد بهتر سیستم کمک می‌کند.
نتیجه‌گیری
رعایت این اصول پایه‌ای در طراحی لوله‌کشی ساختمان‌های چندطبقه، نه تنها تضمین‌کننده عملکرد بهینه سیستم است، بلکه از بروز مشکلاتی مانند ترکیدگی لوله‌ها، افت فشار، گرفتگی فاضلاب و افزایش هزینه‌های نگهداری جلوگیری می‌کند. اجرای صحیح این طراحی نیازمند همکاری هماهنگ بین مهندسین معمار، تأسیسات و مجری پروژه است.

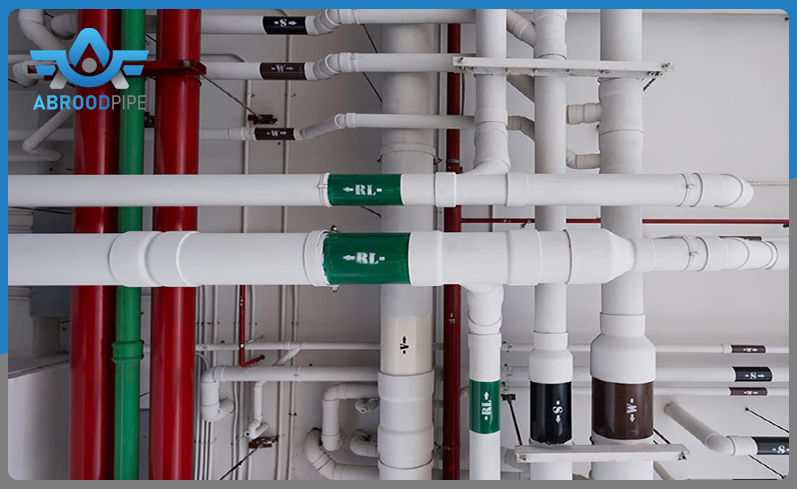

چالش‌های رایج در طراحی سیستم لوله‌کشی ساختمان‌های بلند و راهکارهای تخصصی
در طراحی تاسیسات مکانیکی ساختمان‌های چندطبقه، یکی از مهم‌ترین بخش‌ها، سیستم لوله‌کشی آب و فاضلاب است. این ساختمان‌ها با چالش‌های خاصی مواجه هستند که در صورت نادیده گرفتن آن‌ها، می‌توانند منجر به هزینه‌های سنگین تعمیراتی یا کاهش عملکرد سیستم شوند. در ادامه به رایج‌ترین این چالش‌ها و راهکارهای تخصصی آن‌ها می‌پردازیم:
۱. افت فشار آب در طبقات بالا
یکی از مشکلات متداول در ساختمان‌های بلند، کاهش محسوس فشار آب در طبقات فوقانی است. برای رفع این مسئله، می‌توان از سیستم بوسترپمپ یا زون‌بندی فشار استفاده کرد. در این روش، طبقات به چند زون تقسیم شده و در هر زون با توجه به ارتفاع، فشار مناسب تأمین می‌شود. انتخاب صحیح لوله‌ها در این مرحله اهمیت دارد؛ به‌خصوص زمانی که در جستجوی گزینه‌های اقتصادی هستید، بررسی و مقایسه قیمت لوله پلیکا گلپایگان با سایر برندها می‌تواند به تصمیم‌گیری کمک کند.
۲. افزایش فشار بیش از حد در طبقات پایین
در نقطه مقابل طبقات بالا، طبقات پایین معمولاً با فشار بیش‌ازحد آب مواجه هستند که در صورت کنترل‌نشدن، ممکن است به ترکیدگی لوله‌ها یا آسیب به شیرآلات منجر شود. نصب شیرهای فشارشکن در این طبقات می‌تواند راه‌حلی مؤثر باشد. همچنین استفاده از لوله‌های مقاوم در برابر فشار بالا مانند لوله‌های پوش فیت اهمیت ویژه‌ای دارد. بررسی قیمت لوله پوش فیت و مقایسه آن با لوله‌های قدیمی‌تر مثل فلزی یا PVC در این بخش توصیه می‌شود.
۳. نشتی در سیستم فاضلاب
نشتی در سیستم فاضلاب می‌تواند به آسیب‌های سازه‌ای و بوی نامطبوع منجر شود. برای جلوگیری از این مشکل، استفاده از لوله‌های باکیفیت دارای استانداردهای لازم به همراه اتصالات مطمئن ضروری است. در میان انواع موجود، لوله‌های پوش فیت گزینه‌ای مناسب هستند که علاوه بر نصب سریع و آسان، احتمال نشتی را تا حد زیادی کاهش می‌دهند. اطلاع از قیمت لوله پوش فیت و مزایای آن نسبت به لوله‌های قدیمی در انتخاب نهایی تأثیر زیادی دارد.
۴. مشکلات تهویه در فاضلاب
عدم تهویه صحیح سیستم فاضلاب منجر به بروز بوی نامطبوع، تخلیه ناقص فاضلاب و حتی مکش سیفون می‌شود. راهکار پیشنهادی استفاده از رایزرهای تهویه مستقل یا اتصال آن‌ها به رایزر اصلی تهویه است. این طراحی مانع از تجمع گازها و ایجاد فشار منفی در لوله‌ها خواهد شد. بسته به انتخاب نوع لوله، هزینه اجرای تهویه متفاوت خواهد بود و بررسی قیمت لوله پلیکا گلپایگان برای سیستم‌های تهویه فاضلاب می‌تواند به برآورد بهتر کمک کند.
۵. مدیریت صدای انتقال آب
یکی دیگر از چالش‌های معمول، صدای ناشی از جریان یا تخلیه آب در رایزرهاست که ممکن است باعث نارضایتی ساکنین شود. برای کاهش این صداها، استفاده از لوله‌های مخصوص ضدصدا یا عایق‌بندی رایزرها در داخل شفت‌ها توصیه می‌شود. در این خصوص نیز انتخاب متریال و بررسی قیمت لوله پوش فیت با خاصیت آکوستیک نقش کلیدی در انتخاب گزینه مناسب ایفا می‌کند.
نحوه تقسیم‌بندی و مسیرگذاری لوله‌های آب و فاضلاب در سازه‌های چندطبقه
در طراحی لوله‌کشی ساختمان‌های بلند، مسیرگذاری دقیق و علمی لوله‌ها نقش کلیدی در کارایی، طول عمر و کاهش هزینه‌های نگهداری ایفا می‌کند. به‌ویژه در پروژه‌های چندطبقه، عدم توجه به مسیرهای عبور و تقسیم‌بندی سیستم می‌تواند مشکلات اساسی در عملکرد تاسیسات ایجاد کند. در ادامه به مهم‌ترین نکات مسیرگذاری صحیح لوله‌کشی اشاره می‌کنیم:
۱. رایزرهای آب سرد و گرم
لوله‌های اصلی آب سرد و گرم باید به‌صورت عمودی از شفت‌های مجزا عبور داده شوند. این رایزرها، مسیر توزیع آب را از پایین‌ترین طبقه تا بالاترین نقطه ساختمان تأمین می‌کنند و وجود آن‌ها در شفت‌های استاندارد موجب تسهیل تعمیرات آینده نیز می‌شود.
۲. رایزرهای فاضلاب و تهویه
طراحی سیستم فاضلاب باید با تفکیک آب خاکستری (مانند حمام و روشویی) و آب سیاه (توالت) انجام شود. همچنین، برای جلوگیری از ایجاد فشار منفی و بازگشت بو، هر رایزر فاضلاب باید دارای سیستم تهویه مستقل یا اتصال به رایزر تهویه اصلی باشد.
۳. زون‌بندی فشار در ساختمان
در ساختمان‌های بلند، افت فشار در طبقات بالا یک چالش رایج است. زون‌بندی فشار با استفاده از بوسترپمپ‌های اختصاصی یا مخازن تحت فشار جداگانه برای هر زون، موجب توزیع یکنواخت آب و جلوگیری از فشار بیش‌ازحد یا افت فشار می‌شود. در این مرحله، انتخاب لوله‌های مقاوم بسیار اهمیت دارد؛ بررسی قیمت لوله پوش فیت یا قیمت لوله پلیکا گلپایگان می‌تواند در انتخاب اقتصادی و مناسب‌تر کمک‌کننده باشد.
۴. استفاده از پل‌های تأسیساتی
در بخش‌های افقی، عبور لوله‌ها از طریق سقف‌های کاذب یا داکت‌های مخصوص موسوم به پل‌های تاسیساتی انجام می‌شود. این فضاها نه‌تنها از لحاظ ظاهری مناسب‌تر هستند، بلکه به تعمیرات سریع‌تر و آسان‌تر نیز کمک می‌کنند.
۵. طراحی مسیر با حداقل خم و پیچ
برای کاهش افت فشار، افزایش سرعت جریان و کاهش استهلاک، مسیر لوله‌ها باید تا حد ممکن مستقیم باشد. استفاده از حداقل اتصالات و زانوها نه‌تنها کارایی سیستم را افزایش می‌دهد بلکه احتمال نشتی را نیز به شدت کاهش می‌دهد.

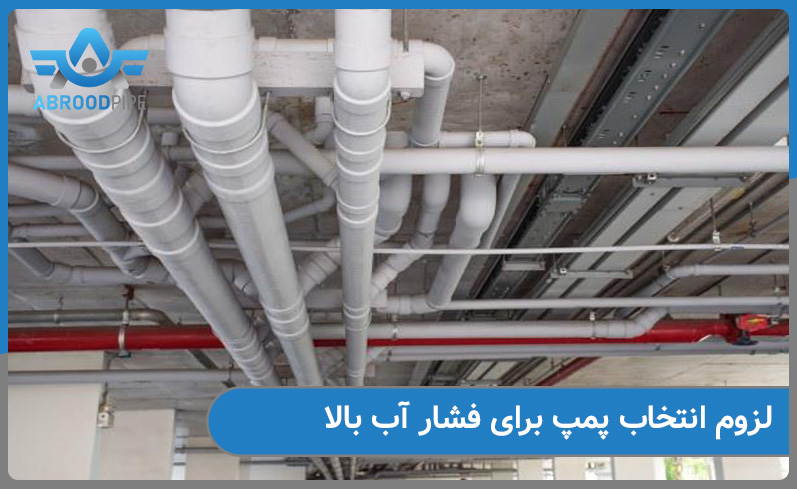

الزامات فشار آب و انتخاب پمپ مناسب در طراحی لوله کشی ساختمان
فشار آب مناسب یکی از چالش‌های اساسی در ساختمان‌های چندطبقه است. نکات کلیدی در این زمینه عبارتند از:
محاسبه فشار مورد نیاز:
باید اطمینان حاصل شود که فشار آب در هر طبقه حداقل ۲.۵ بار باشد.
در نظر گرفتن افت فشار در لوله‌ها:
به ازای هر طبقه تقریبا ۰.۳ بار افت فشار باید محاسبه شود.
انتخاب بوسترپمپ مناسب:
بر اساس تعداد واحدها، ارتفاع ساختمان و میزان مصرف آب باید پمپ مناسبی انتخاب شود.
استفاده از سیستم‌های کنترل هوشمند فشار:
سیستم‌هایی مانند اینورترها کمک می‌کنند فشار به صورت یکنواخت در طبقات توزیع شود.
مخازن ذخیره آب:
برای تامین پایدار آب، استفاده از مخازن ذخیره در طبقات پایین یا پشت‌بام بسیار مهم است.
محاسبات فشار و انتخاب تجهیزات پمپاژ مناسب نقش حیاتی در عملکرد صحیح سیستم لوله‌کشی دارند.
استانداردها و نکات اجرایی برای طراحی لوله کشی ساختمان در پروژه‌های چندطبقه
رعایت استانداردها و نکات اجرایی باعث افزایش کیفیت و ایمنی سیستم لوله‌کشی می‌شود:
رعایت استاندارد ملی ایران و مقررات ملی ساختمان:
بویژه مبحث ۱۶ (تاسیسات بهداشتی).
شیب‌بندی صحیح لوله‌های فاضلاب:
حداقل شیب ۲ درصد برای جریان مناسب فاضلاب.
استفاده از عایق مناسب:
برای جلوگیری از اتلاف حرارت در لوله‌های آب گرم و جلوگیری از تعریق در لوله‌های آب سرد.
دسترسی مناسب به رایزرها و شیرآلات قطع‌کن:
در صورت بروز مشکل امکان تعمیر سریع وجود داشته باشد.
نصب شیر قطع‌کن مستقل برای هر واحد:
هر واحد باید سیستم قطع آب جداگانه داشته باشد.
اجرای تست‌های فشار قبل از بهره‌برداری:
تست فشار آب و فاضلاب برای اطمینان از صحت اجرا الزامی است.
استفاده از بست‌های مناسب:
برای جلوگیری از لرزش و صدای لوله‌ها در زمان عبور آب.
اجرای دقیق این نکات باعث می‌شود سیستم لوله‌کشی در بلندمدت بدون مشکل کار کند و نیاز به تعمیرات کمتری داشته باشد.
سخن پایانی
طراحی و اجرای اصولی لوله‌کشی چندطبقه نیازمند دقت، دانش مهندسی و رعایت استانداردهای روز است. با توجه به فشار آب، تقسیم‌بندی مناسب رایزرها، مسیرگذاری اصولی، انتخاب تجهیزات با کیفیت و رعایت نکات اجرایی می‌توان سیستمی پایدار، ایمن و کم‌هزینه برای ساختمان‌های بلند فراهم کرد.
توجه به جزئیات در مرحله طراحی و اجرای صحیح در مرحله ساخت، کلید موفقیت در پروژه‌های لوله‌کشی ساختمانی است.
سوالات متداول
- چه عواملی در طراحی لوله‌کشی ساختمان‌های چندطبقه اهمیت بیشتری دارند؟
مدیریت فشار آب، انتخاب مسیرهای بهینه لوله‌کشی، تهویه مناسب فاضلاب و رعایت استانداردهای ایمنی مهم‌ترین عوامل هستند.
- چگونه می‌توان از افت فشار آب در طبقات بالای ساختمان جلوگیری کرد؟
با زون‌بندی مناسب فشار، نصب بوسترپمپ‌های قوی و محاسبه دقیق افت فشار می‌توان این مشکل را حل کرد.
- چه نوع لوله‌هایی برای لوله‌کشی چندطبقه مناسب‌ترند؟
لوله‌های پنج لایه، پلی‌اتیلن مقاوم یا لوله‌های فلزی گالوانیزه بسته به نوع پروژه بهترین گزینه‌ها هستند.
- آیا استفاده از سیستم تهویه برای فاضلاب ضروری است؟
بله، تهویه مناسب مانع از ایجاد بوی نامطبوع و انسداد در سیستم فاضلاب می‌شود
