همانطور که میدانید اتصالات بخش بسیار مهمی از سیستم لوله کشی هستند و به همین دلیلی باید به آنها اهمیت مورد نیاز داده شود. امروزه یکی از پر استفاده ترین انواع لوله ها لوله های پلیمری می باشند که از آنها در شرایط مختلف استفاده می شود و به همین دلیلی نیاز دارند تا به مسیرهای مختلف بروند و فرم و شکل خاص بگیرند. به همین دلیل امروزه به مقدار زیاد به ساخت و تولید انواع اتصالات سفید که برای لوله های پلیمری می باشد پرداخته شده تا به راحتی در همه جا بتوان از آنها استفاده نمود. در نتیجه تصمیم داریم تا اطلاعات کاملی از انواع این اتصالات را در اختیار شما قرار دهیم تا خرید راحت تری داشته باشید. در صورت که نیاز به مشاوره دارید یا می خواهید اطلاعات بیشتری کسب نماید یا قصد خرید این اتصالات لوله کشی را در تهران دارید ، می توانید با کارشناسان آبرود پایپ در ارتباط باشید.
برای مشاهده قیمت لوله آذین روی لینک کلیک کنید
لوله سفید چیست و چه اتصالاتی دارد ؟
این نوع از لوله های کاربرد بسیار زیادی دارند یک نوع لوله پلیمری به حساب می آیند برای توضیح بهتر همان لوله های پلی پروپیلن را لوله سفید می گویند. از آنجایی که این نوع از لوله ها طرفدار زیادی پیدا کرده نیاز دارد تا اتصالات سفید نیز در شکل و ابعاد مختلف تولید شود و به بازار عرضه گردد. دلیل آن این است که استفاده از این لوله ها در شرایط و مکان های مختلف زیاد شده و برای استفاده راحت تر از آنها در هر شرایطی نیاز به اتصالات وجود دارد تا بتوان مسیرهای مختلفی را با آنها ایجاد نمود یک سیستم لوله کشی کامل را شکل داد.
اتصالات این نوع لوله نیز مانند سایر اتصالات هستند و تنها چند مورد وجود دارند که به شکل خاص برای این نوع لوله ها تولید می شوند. جنس آنها نیز مشابه خود لوله است و در برخی از آنها از فلز نیز استفاده می شود در ادامه می خواهیم به انواع این اتصالات سفید با جزئیات و کاربرد آنها بپردازیم.
انواع پلی پروپیلن
این اتصالات نیز به دسته های مختلفی تقسیم شده اند تا راحت تر بتوانید اتصال مورد نیاز خود را در میان آنها بیابید. در ادامه انواع دسته بندی آنها را برای شما شرح می دهیم و در هر دسته به نوع های مختلف آن می پردازیم تا شما را با تمام این اتصالات آشنا کنیم.
اتصالات سفید در نوع بوشن
به طور کلی این نوع اتصال بسیار ساده می باشد و برای اتصال بین دو لوله از آن استفاده می شود و در حین ساده بودن آن استفاده زیادی دارد. به طور کلی یکی از پر استفاده ترین اتصالات است در انواع مختلف برای شرایط متفاوت وجود دارد که این انواع عبارتند از :
- اتصال یکسره بوشن : این نوع از اتصالات از جنس پلی پروپیلن هستند و در بخش درونی آن ها رزوه فلزی می باشد. به کمک این اتصال می توان لوله هایی که در بخش خارجی رزوه دارند را به آنها متصل و به لوله های دیگر وصل نمود.
- بوشن مغزی : بوشن ها بسیار پر استفاده هستند و به همین دلیل انواع بسیاری از آنها در شکل های مختلف وجود دارد. بوشن های مغزی برای اتصالات آب گرم و سرد بهداشتی مورد استفاده قرار می گیرند و بسیار کارآمد هستند.
- سه راه بوشن مغزی : این نوع از اتصالات سفید نیز بسیار پر استفاده است و به شکل یک سه راه T شکل وجود دارد. با استفاده از این نوع بوشن می توان دو انشعاب فرعی را به یک خروجی و انشعاب اصلی تبدیل نمود.
- سه راه بوشن مغزی بست دارد : این نوع از بوشن سه راه یک رزوه خارجی دارد و در کنار آن یک بست محکم کننده دارد که آن را در محل مورد نظر نگهدارد. این نوع از بوشن برای تبدیل یک ورودی به دو خروجی استفاده می شود و برخلاف نوع قبل عمل می نماید.
- بوشن پلی پروپیلن : یکی از ساده ترین و در عین حال کاربردی ترین نوع اتصال در لوله های سفید بوشن ساده می باشد. از این نوع بوشن برای اتصال دو لوله در یک مسیر استفاده می شود.
| قیمت اتصالات پلی پروپیلن آذین لوله (سال ۱۴۰۳) | |||||||
| کد | اندازه (میلیمتر / اینچ) | تعداد در بسته بندی / متراژ | قیمت (ریال) | کد | اندازه (میلیمتر / اینچ) | تعداد در بسته بندی / متراژ | قیمت (ریال) |
| اتصالات پلیمری | |||||||
| بوشن | بوشن تبدیل | ||||||
| ۱۱۰۰۸ | ۲۰ | ۳۶۰ | ۲۸,۳۸۰ | ۱۱۱۱۲ | ۲۰*۲۵ | ۴۰۰ | ۲۵,۸۵۰ |
| ۱۱۰۱۰ | ۲۵ | ۲۵۰ | ۳۴,۷۶۰ | ۱۱۱۱۴ | ۲۰*۳۲ | ۳۰۰ | ۲۹,۵۹۰ |
| ۱۱۰۱۲ | ۳۲ | ۱۴۰ | ۵۶,۲۱۰ | ۱۱۱۱۶ | ۲۵*۳۲ | ۲۵۰ | ۳۶,۷۴۰ |
| ۱۱۰۱۴ | ۴۰ | ۷۵ | ۱۰۸,۹۰۰ | ۱۱۱۱۸ | ۲۰*۴۰ | ۱۸۰ | ۵۰,۱۶۰ |
| ۱۱۰۱۶ | ۵۰ | ۴۵ | ۱۹۲,۱۷۰ | ۱۱۱۲۰ | ۲۵*۴۰ | ۱۶۰ | ۶۰,۰۶۰ |
| ۱۱۰۱۸ | ۶۳ | ۲۴ | ۳۲۵,۹۳۰ | ۱۱۱۲۲ | ۳۲*۴۰ | ۱۲۰ | ۷۵,۹۰۰ |
| ۱۱۰۲۰ | ۷۵ | ۲۰ | ۵۱۳,۴۸۰ | ۱۱۱۲۴ | ۲۰*۵۰ | ۱۶۰ | ۸۶,۰۲۰ |
| ۱۱۰۲۲ | ۹۰ | ۱۰ | ۸۶۱,۱۹۰ | ۱۱۱۲۶ | ۲۵*۵۰ | ۱۶۰ | ۸۹,۶۵۰ |
| ۱۱۰۲۴ | ۱۱۰ | ۴ | ۱,۲۴۹,۶۰۰ | ۱۱۱۲۸ | ۳۲*۵۰ | ۱۰۰ | ۹۲,۲۹۰ |
| ۱۱۰۲۶ | ۱۲۵ | ۴ | ۱,۶۹۰,۲۶۰ | ۱۱۱۳۰ | ۴۰*۵۰ | ۸۰ | ۱۰۸,۴۶۰ |
| بوشن یکسر فلزی | ۱۱۱۳۲ | ۲۵*۶۳ | ۸۰ | ۱۳۷,۱۷۰ | |||
| ۱۱۱۳۴ | ۳۲*۶۳ | ۸۰ | ۱۴۳,۲۲۰ | ||||
| ۲۱۰۰۸ | ۲۰*۱/۲″ | ۱۹۰ | ۳۷۱,۱۴۰ | ۱۱۱۳۶ | ۴۰*۶۳ | ۴۵ | ۱۷۸,۳۱۰ |
| ۲۱۰۱۰ | ۲۰*۳/۴″ | ۱۴۰ | ۴۹۱,۷۰۰ | ۱۱۱۳۸ | ۵۰*۶۳ | ۴۵ | ۲۰۵,۱۵۰ |
| ۲۱۰۱۱ | ۲۵*۱/۲″ | ۱۸۰ | ۳۹۴,۲۴۰ | ۱۱۱۴۰ | ۴۰*۷۵ | ۴۰ | ۲۸۸,۶۴۰ |
| ۲۱۰۱۲ | ۲۵*۳/۴″ | ۱۵۰ | ۵۳۵,۰۴۰ | ۱۱۱۴۲ | ۵۰*۷۵ | ۳۲ | ۳۱۹,۴۴۰ |
| ۲۱۰۱۳ | ۳۲*۳/۴″ | ۹۰ | ۵۴۹,۶۷۰ | ۱۱۱۴۴ | ۶۳*۷۵ | ۲۸ | ۳۶۷,۰۷۰ |
| ۲۱۰۱۴ | ۳۲*۱″ | ۷۵ | ۷۴۵,۶۹۰ | ۱۱۱۴۶ | ۵۰ *۹۰ | ۲۴ | ۴۴۹,۰۲۰ |
| ۲۱۱۱۶ | ۴۰*۱ ۱/۴″ | ۵۰ | ۲,۲۸۹,۶۵۰ | ۱۱۱۴۸ | ۶۳ *۹۰ | ۲۲ | ۵۰۳,۴۷۰ |
| ۲۱۱۱۸ | ۵۰*۱ ۱/۲″ | ۳۶ | ۲,۵۴۶,۵۰۰ | ۱۱۱۵۰ | ۷۵ *۹۰ | ۱۸ | ۶۰۵,۳۳۰ |
| ۲۱۱۲۰ | ۶۳*۲″ | ۲۴ | ۵,۵۰۶,۱۶۰ | ۱۱۱۵۲ | ۶۳ *۱۱۰ | ۱۴ | ۶۷۷,۹۳۰ |
| ۲۱۱۲۲ | ۷۵*۲ ۱/۲″ | ۱۵ | ۷,۰۹۵,۹۹۰ | ۱۱۱۵۴ | ۷۵ *۱۱۰ | ۱۴ | ۷۲۳,۴۷۰ |
| ۲۱۱۲۴ | ۹۰*۳″ | ۵ | ۱۶,۳۵۶,۷۸۰ | ۱۱۱۵۶ | ۹۰ *۱۱۰ | ۱۰ | ۹۱۱,۷۹۰ |
| ۲۱۱۲۶ | ۱۱۰*۴″ | ۴ | ۲۲,۰۸۳,۰۵۰ | ۱۱۱۵۸ | ۱۲۵*۱۱۰ | ۳ | ۱,۷۸۵,۶۳۰ |
اتصالات سفید ، بست ها
به طور کلی این نوع از اتصالات کاربرد نسبتا زیادی دارند و در شکل و اندازه های مختلف تولید و استفاده می شوند. در ادامه به کاربرد هر کدام از این بست ها می پردازیم:

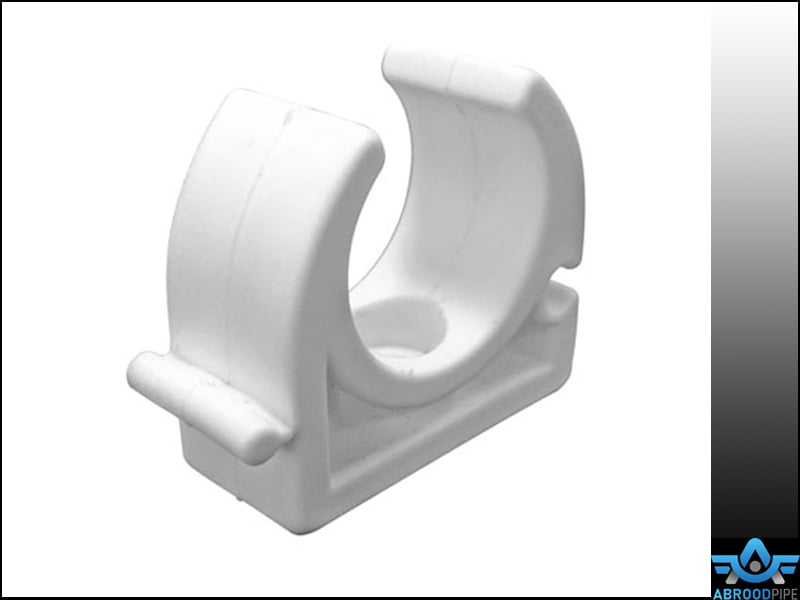

- بست لوله : این نوع از بست بسیار ساده است و از آن برای اتصال لوله ها به یکدیگر استفاده می شود. این بست ها خود نیز در دو نوع تولید می شوند ، ساده و تلفیقی که از هر کدام آنها یک استفاده خاص به عمل می آید. از بست های ساده برا اتصال دو لوله پلی پروپیلن و از نوع تلفیقی برای اتصال لوله های سفید به لوله های دیگر استفاده می کنند.

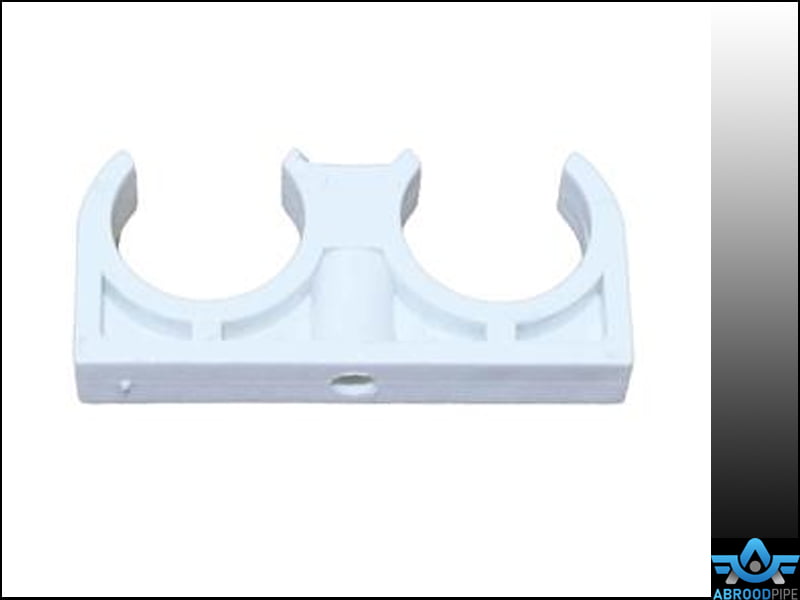

- بست دوپل یا دوقلو : این نوع تفاوت بسیاری با بست عادی ندارد و تنها فرق آن در این است که از آن برای نگه داشتن دو لوله استفاده می شود. این نوع از بست ها نیز استفاده های بسیاری دارند و از آن ها در صنایع مختلف استفاده های مختلفی می شود.
- پلی بست دار : در برخی از مواقع نیاز است تا لوله ها به صورت عمودی در مسیر هم قرار گیرند و برای این کار این نوع از اتصالات سفید استفاده می شود.
- بست شیر مخلوط : این نوع یکی دیگر از انواع اتصالات به شکل بست می باشد که شکل خاص تری دارد و از آن برای بستن شیرهای مخلوط و رادیاتور استفاده می شود. همچنین یکی دیگر از استفاده های رایج این نوع از بست برای مشخص کردن AXE شیر مخلوط و رادیاتور می باشد.
مطالعه بیشتر:انواع اتصالات لوله کشی
انواع زانوهای پلی پروپیلن
نوع دیگر از اتصالات سفید نیز زانوها می باشند که از آنها استفاده بسیار زیادی می شود. در ادامه قصد داریم مدل های مختلف زانوهای سفید را به شما معرفی نماییم :
- زانو ۴۵ درجه پلی پروپیلن : این نوع یک زانو بسیار ساده با زاویه ۴۵ درجه می باشد که از آن برای تغییر مسیر سیالات در یک انشعاب استفاده می شود. این نوع از اتصالات به دلیل مقاومت خود در برابر فشار ، ضربه ، دما و مواد شیمیایی شناخته می شوند و دلیلی اصلی استفاده زیاد از آنها نیز همین مورد می باشد.
- زانو ۰۹ درجه : این نوع نیز یک زانو ساده می می باشد که کاربرد آن تغییر مسیر لوله های است و زاویه آن ۹۰ درجه می باشد. برای اتصال این نوع از زانو در مسیر لوله از دستگاه فیوژن استفاده می شود و آن را به لوله ها جوش می دهند.
- زانو مغزی : این نوع اتصال نیز کاربردی مشابه دارد ، اما یک امکان بیشتر نسبت به زانوهای ساده فراهم می نماید. این نوع زانو در یک سر عادی و در سر دیگر رزوه دارد که می توان از آن در موارد مختلفی استفاده نمود.
- زانو یکسر بوشن بست دار پلی پروپیلن : یکی دیگر از انواع زانو و یکی از اتصالات سفید بسیار کارآمد است که در یکسر آن رزوه وجود دارد که خروجی آن می باشد. از این نوع زانو به صورت وجود دارد توکار و روکار که از هرکدام به شکل صحیح استفاده می شود. زانو روکار در زیر سطوح و از نوع رو کار آن برروی سطح استفاده می شود. یکی از ویژگی های بسیار مفید این نوع زانوها داشتن یک بست مناسب می باشد که اجازه می دهد شما آن را برروی هر سطحی که می خواهید متصل کنید.
دلیل نیاز به اتصالات سفید در لوله کشی چیست ؟
دلیل نیاز به اتصالات سفید یا اتصالات PVC در لوله کشی می تواند به انواع مختلفی اشاره داشته باشد :
- مقاومت در برابر خوردگی : PVC به عنوان یک ماده غیر فلزی ، مقاوم به خوردگی است. این ویژگی مهم در مواردی که مواد مایع ، گازها یا مواد شیمیایی از اتصالات عبور می کنند ، بسیار اهمیت دارد.
- قیمت مناسب : PVC به طور عمومی از جنس های پلاستیکی ارزانتری است و از لحاظ قیمتی مقرون به صرفه تر از برخی سایر مواد است. این امر می تواند هزینه های لوله کشی را کاهش دهد.
- سبکی و آسانی در نصب : PVC به دلیل وزن سبک و ساختار آسان به نصب اتصالات و لوله ها انعطاف می بخشد. این به تعدادی از نصب کنندگان کمک می کند که به سرعت و به راحتی کارها را انجام دهند.
- مقاومت در برابر فشار و دما : PVC می تواند تحت فشار‌های مختلف و در دما های مختلف عمل کند. این ویژگی ها آن را برای مصارف متنوعی مناسب می کنند.
- سازگاری با محیط زیست : PVC معمولا به طور مداوم تولید شده و بازیافت شده و به نظر می رسد که از لحاظ زیست محیطی مطلوب است.
- نصب و نگهداری آسان : نصب و نگهداری اتصالات PVC به عنوان یک سیستم لوله کشی بسیار آسان است و به شما امکان می دهد به راحتی تعمیرات و تغییرات لازم را انجام دهید.
اتصالات PVC به علت ویژگی های فوق و کاربردهای متعددی که دارند ، در بسیاری از صنایع و پروژه ها به عنوان یک انتخاب مناسب برای لوله کشی استفاده می شوند.
اتصالات سه راهی شرکت آذین
اتصالات سه راهی لوله‌های آذین برای اتصال سه لوله با قطرهای یکسان یا متفاوت مورد استفاده قرار می‌گیرند. این اتصالات قادرند جریان را از یک لوله به لوله‌های دیگر در دو جهت مختلف هدایت نمایند. در بعضی موارد، جریان از دو لوله وارد یک لوله متصل می‌شود. به عبارت دیگر، اتصالات سه راهی مناسب برای یک ورودی با دو خروجی یا دو ورودی با یک خروجی هستند. فیت‌های سه راهی در جهات عمود بر یا شیب دار در دسترس هستند. دو نوع اتصالات سه راهی وجود دارند:
- سه راهی برابر آذین: اگر قطر شاخه‌های سه راهی برابر با قطر لوله اصلی باشد، این نوع اتصالات به نام سه راهی برابر آذین شناخته می‌شوند.
- سه راهی کاهش دهنده آذین: اگر قطر شاخه کوچک‌تر از قطر لوله اصلی باشد، این نوع اتصالات به نام سه راهی کاهنده آذین معروف هستند.
لطفاً توجه داشته باشید که لیست قیمت اتصالات سه راهی شرکت آذین ممکن است تغییرات داشته باشد و بهتر است با واحد فروش شرکت تماس حاصل فرمایید همچنین برای مشاهده مشخصات و قیمت لوله آذین می توانید روی لینک کلیک کنید.
مهره ماسوره آذین
مهره ماسوره آذین به عنوان یک نوع اتصالات کوپلینگ مطرح است، با این تفاوت که در مقایسه با کوپلینگ‌ها که پس از نصب ثابت می‌شوند، مهره ماسوره‌ها معمولاً با لوله‌ها رزوه می‌شوند و در صورت لزوم می‌توان آنها را جدا کرد.
بعضی از مهره ماسوره‌ها دارای یک سر نخ نر و یک سر نخ ماده هستند. برای اطمینان از کارکرد صحیح اتصالات لوله، هر دو انتهای نر و مادگی با استفاده از مهره به هم محکم می‌شوند. اتصالات رزوه‌ای ماده دارای رزوه‌هایی در داخل اتحادیه قرار دارند، در حالی که اتصالات رزوه‌ای نر در قسمت بیرونی مهره ماسوره دارای رزوه‌هایی هستند.
سرهای جفت این اتصالات قابل تعویض هستند، بنابراین می‌توان این اتصالات لوله را به راحتی و در مدت زمان کوتاهی تعویض کرد.
اتصالات لوله سفید ۲/۱
اتصالات لوله‌های سفید با قطر ۲/۱ اینچ ، قطعاتی هستند که برای ارتباط و اتصال بین لوله‌های سفید با این قطر به کار می روند. این اتصالات به شکل ها و اندازه های مختلف طراحی شده اند تا نیازهای مختلف در نصب و اتصال لوله ها را برآورده سازند. انواع مختلفی از اتصالات وجود دارند که شامل موارد زیر است:
- اتصالات فشاری : این اتصالات با استفاده از مهره‌ها یا رزوه ها به هم متصل می شوند. این نوع اتصالات معمولا برای اتصالات محکم و ضد نشت مورد استفاده قرار می گیرند.
- اتصالات ردیفی : این اتصالات شامل فلنج ها ، آداپتورها و کوپلرها هستند که برای اتصال لوله هایی با سر ردیفی به کار می روند.
- اتصالات شیب‌دار : این اتصالات برای اتصال لوله ها در زوایای شیب دار طراحی شده اند تا اتصالات با استحکام بالا را فراهم کنند.
هر کدام از این اتصالات دارای ویژگی ها و کاربردهای خاص خود هستند که بسته به نوع و شرایط نصب مورد استفاده قرار می گیرند.
روش تولید اتصالات لوله های سفید
برای تولید لوله های سفید ، ابتدا مواد پلیمری به همراه یک کاتالیزور در دستگاه قرار می گیرند. سپس این مواد با استفاده از میله ماردون ترکیب شده و توسط حرکت دورانی میله به سمت المنت فرستاده می شوند. در این بخش ، مواد توسط المنت که دارای درجه حرارت ۱۰۰ الی ۱۸۰ درجه سانتیگراد است ، ذوب شده و آماده قالب گیری می شوند. به این مرحله در اصطلاح فنی “سیلندر ماردون” و “المنت گرم کننده” اکسترودر گفته می شود. سپس مواد ذوب شده از اکسترودر عبور کرده و از قالب موجود در دستگاه نیز عبور می کنند. در این بخش ، اندازه لوله ها تنظیم شده و به آن مواد مستربچ اضافه می شود تا در برابر نور خورشید مقاوم شوند.
در فرایند ساخت این لوله ها ، قالب گیری تأثیر بسزایی دارد. با تنظیم دقیق قالب ، میزان ضایعات این بخش را به حداقل می رسانیم. سپس لوله ها وارد محفظه کالیبر که به صورت برنزی شکل است ، می شوند. این محفظه ابعاد خاصی دارد و شیارهای مارپیچ و مدوری دارد که شکل دهی ثانویه لوله بر عهده آن است.
پس از عبور از این محفظه ، لوله ها وارد یک محفظه خلاء می شوند که توسط اپراتور و با استفاده از فشارسنج مخصوص کنترل می شود. سپس لوله ها برای خنک شدن نهایی به وان منتقل می شوند. در مرحله آخر ، لوله ها به بخش کشنده که در انتهای خط تولید قرار دارد و توسط دو غلتک انجام می شود ، منتقل می شوند. سپس لوله ها وارد بخش برش می شوند ، در طول ۴ متر برش می خورند و بسته بندی می شوند.
