رعایت استاندارد شیب لوله فاضلاب یکی از مهم‌ترین عوامل در طراحی و اجرای صحیح سیستم فاضلاب در پروژه‌های ساختمانی است. عملکرد بهینه این سیستم تا حد زیادی به شیب‌گذاری اصولی وابسته است؛ چرا که در صورت عدم رعایت این استاندارد، تخلیه فاضلاب با مشکلات جدی مواجه شده و خطرات ناشی از گرفتگی، بازگشت فاضلاب و خسارات ساختمانی افزایش می‌یابد.در این مقاله به صورت تخصصی به اهمیت استاندارد شیب لوله فاضلاب در لوله‌کشی و جزئیات فنی مرتبط با آن خواهیم پرداخت.

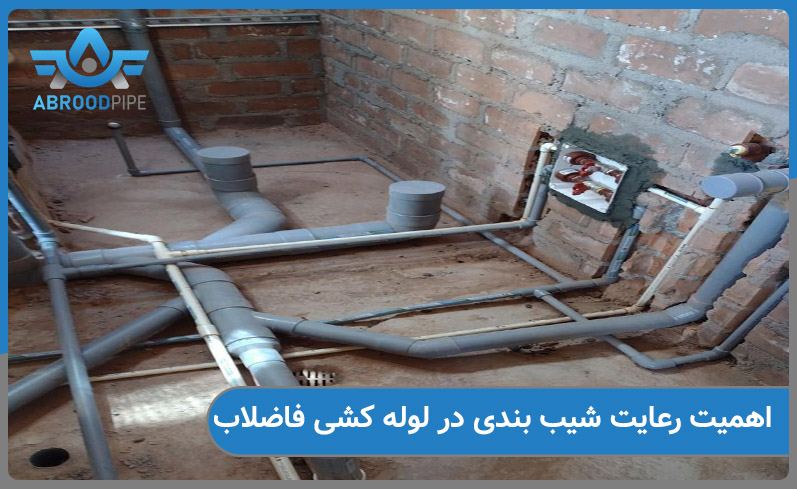

اهمیت شیب‌بندی صحیح در لوله‌کشی فاضلاب و نقش آن در عملکرد سیستم تخلیه
رعایت استاندارد شیب لوله فاضلاب یکی از اصول اساسی در طراحی و اجرای سیستم‌های فاضلاب ساختمانی است. شیب‌بندی مناسب نه‌تنها عملکرد سیستم را بهینه می‌سازد، بلکه از بروز مشکلات فنی و هزینه‌های جانبی جلوگیری می‌کند. در ادامه به بررسی نقش شیب صحیح در لوله‌کشی فاضلاب و تاثیر آن بر کیفیت عملکرد سیستم تخلیه می‌پردازیم.
۱. حرکت طبیعی فاضلاب با کمک نیروی جاذبه
شیب استاندارد باعث می‌شود فاضلاب بدون نیاز به فشار خارجی و تنها با اتکا به نیروی جاذبه، به‌صورت یکنواخت و پیوسته در مسیر لوله‌ها حرکت کند. این حرکت طبیعی موجب کاهش استهلاک سیستم و بهبود کارایی آن می‌شود.
۲. جلوگیری از گرفتگی و انسداد
یکی از مشکلات رایج در سیستم‌های فاضلاب، انسداد ناشی از تجمع مواد جامد در لوله‌هاست. رعایت شیب مناسب مانع از ته‌نشینی پسماندها شده و احتمال گرفتگی را به میزان قابل‌توجهی کاهش می‌دهد.
۳. جلوگیری از پس‌زدگی و بازگشت فاضلاب
در صورتی که شیب‌بندی به درستی انجام نشود، جریان فاضلاب ممکن است کند یا معکوس شود. این موضوع می‌تواند منجر به بازگشت فاضلاب به داخل ساختمان شده و مشکلات بهداشتی و نارضایتی شدید ساکنین را به دنبال داشته باشد.
۴. افزایش عمر مفید سیستم فاضلاب
فشارهای غیرطبیعی ناشی از شیب نامناسب می‌توانند به لوله‌ها و اتصالات آسیب بزنند. در مقابل، طراحی با شیب استاندارد موجب توزیع یکنواخت فشار و کاهش استهلاک اجزای سیستم شده و در نتیجه، عمر مفید کل شبکه لوله‌کشی افزایش می‌یابد.
۵. کاهش هزینه‌های تعمیر و نگهداری
با پیشگیری از گرفتگی‌ها، نشت‌ها و تخریب‌های ناشی از شیب نامناسب، هزینه‌های مرتبط با تعمیرات اضطراری و نگهداری دوره‌ای به طور محسوسی کاهش می‌یابد. این مسئله به ویژه در پروژه‌های بزرگ ساختمانی اهمیت بیشتری پیدا می‌کند.
برای مشاهده لیست قیمت لوله پوش فیت روی لینک کلیک کنید

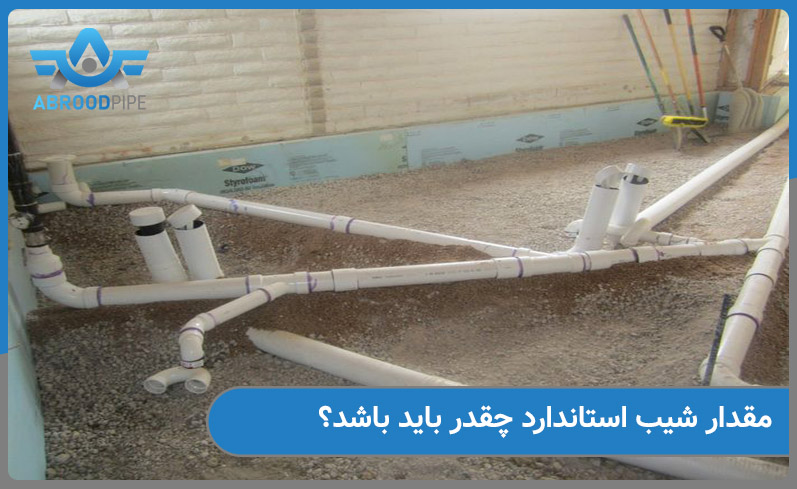

مقدار شیب استاندارد برای لوله فاضلاب چقدر باید باشد
رعایت شیب مناسب در لوله‌کشی فاضلاب یکی از اصلی‌ترین عوامل در عملکرد صحیح سیستم تخلیه است. به طور معمول، مقدار شیب استاندارد بر اساس قطر لوله تعیین می‌شود:
برای لوله‌های با قطر ۵۰ میلی‌متر (۲ اینچ)، شیب مناسب حدود ۲ درصد است، یعنی به ازای هر متر طول لوله، باید ۲ سانتی‌متر افت ارتفاع وجود داشته باشد.
در لوله‌هایی با قطر ۷۵ میلی‌متر (۳ اینچ)، شیب توصیه‌شده ۱.۵ درصد یا ۱.۵ سانتی‌متر در هر متر طول است.
برای لوله‌های ۱۰۰ میلی‌متری (۴ اینچ)، شیب استاندارد حدود ۱ درصد یا ۱ سانتی‌متر در هر متر است.
در لوله‌هایی با قطر ۱۵۰ میلی‌متر یا بیشتر، شیب می‌تواند بین ۰.۵ تا ۱ درصد تنظیم شود، بسته به شرایط طراحی و طول مسیر.
نکات مهم درباره شیب لوله فاضلاب:
اگر شیب کمتر از مقدار استاندارد باشد، فاضلاب به‌درستی حرکت نمی‌کند و احتمال ته‌نشینی مواد جامد و انسداد لوله‌ها افزایش می‌یابد. از طرف دیگر، شیب بیش از حد نیز باعث می‌شود مایع فاضلاب با سرعت بالا عبور کند و جامدات فرصت حرکت نداشته باشند، که این هم منجر به گرفتگی در آینده می‌شود.
به همین دلیل، رعایت دقیق استاندارد شیب لوله فاضلاب در هنگام طراحی و اجرای سیستم‌های لوله‌کشی ضروری است و باید متناسب با قطر لوله و شرایط مسیر تنظیم شود.
چه مشکلاتی در اثر شیب نامناسب لوله فاضلاب به وجود می‌آید
رعایت نکردن استاندارد شیب لوله فاضلاب در زمان طراحی یا اجرای سیستم لوله‌کشی، می‌تواند پیامدهای جدی برای عملکرد شبکه فاضلاب و آسایش ساکنین ایجاد کند. در ادامه، مهم‌ترین مشکلات ناشی از شیب نامناسب بررسی شده‌اند:
۱. گرفتگی مکرر لوله‌ها
وقتی شیب لوله کمتر از مقدار استاندارد باشد، فاضلاب به‌درستی جریان نمی‌یابد و مواد جامد ته‌نشین می‌شوند. این تجمع تدریجی منجر به انسداد لوله و نیاز به تخلیه و تعمیر مداوم خواهد شد.
۲. سرعت بیش از حد جریان
در صورت زیاد بودن شیب، جریان آب بسیار سریع می‌شود و فرصت کافی برای حرکت هم‌زمان جامدات فراهم نمی‌گردد. این موضوع باعث می‌شود جامدات در نقاطی از لوله جا بمانند و به‌مرور زمان موجب گرفتگی شوند.
۳. انتشار بوی نامطبوع
جریان ناقص یا ایستایی فاضلاب در مسیر لوله، باعث تجمع گازهای بدبو و در نهایت نشت آن‌ها به فضای داخلی ساختمان می‌شود. این موضوع می‌تواند موجب نارضایتی ساکنین و کاهش کیفیت زندگی شود.
۴. فرسایش داخلی لوله‌ها
افزایش غیرطبیعی سرعت جریان آب به دلیل شیب زیاد، می‌تواند در بلندمدت باعث فرسایش داخلی لوله‌ها شود. این فرسایش عمر مفید سیستم را کاهش داده و خطر نشت یا ترکیدگی را افزایش می‌دهد.
۵. آسیب به تجهیزات بهداشتی
گرفتگی یا بازگشت فاضلاب به دلیل شیب نامناسب، می‌تواند به توالت‌ها، کف‌شورها، سینک‌ها و سایر تجهیزات بهداشتی آسیب وارد کرده و هزینه‌های تعمیر یا تعویض را افزایش دهد.
روش‌های جلوگیری از مشکلات شیب نامناسب
برای پیشگیری از بروز این مشکلات، رعایت چند نکته کلیدی ضروری است:
طراحی شیب بر اساس استانداردهای فنی:
باید پیش از اجرای سیستم، شیب لوله‌ها بر اساس قطر، طول مسیر و شرایط پروژه به‌درستی محاسبه شود.برای مشاهده لیست قیمت لوله پوش فیت نیوفلکس روی لینک کلیک کنید .
استفاده از ابزارهای دقیق اندازه‌گیری:
در هنگام اجرا، ابزارهایی مانند تراز لیزری یا تراز دستی برای کنترل دقیق شیب لوله‌ها به کار گرفته شوند.
انجام تست‌های اولیه پس از نصب:
پس از نصب کامل، آزمایش تخلیه با آب یا مایعات غیرمخرب باید انجام گیرد تا از صحت عملکرد سیستم اطمینان حاصل شود.
تعبیه منهول یا دریچه بازدید در مسیرهای طولانی:
استفاده از منهول‌ها یا دریچه‌های بازدید در نقاط کلیدی مسیر، امکان بررسی و رفع سریع مشکلات احتمالی را فراهم می‌کند.

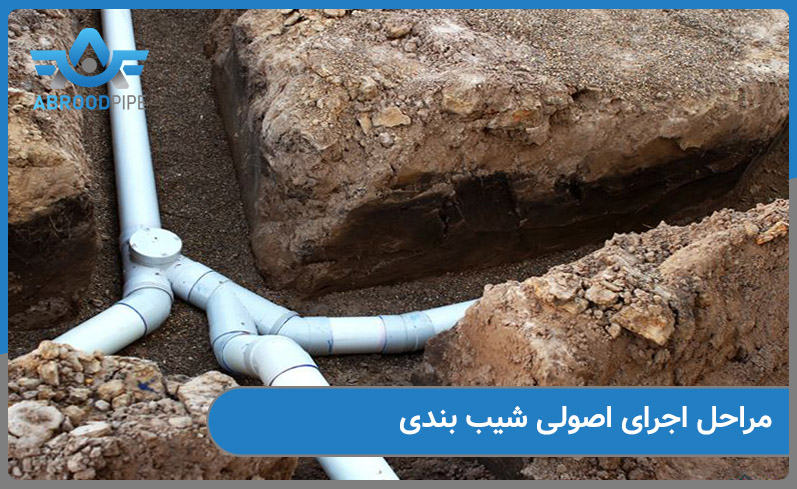

مراحل اجرای اصولی شیب لوله‌کشی فاضلاب با معرفی ابزارها و تکنیک‌های کاربردی
برای اطمینان از عملکرد صحیح سیستم فاضلاب و جلوگیری از مشکلاتی مانند گرفتگی یا پس‌زدگی، رعایت دقیق مراحل اجرای شیب استاندارد در لوله‌کشی ضروری است. این فرآیند باید به‌صورت گام‌به‌گام و با دقت بالا انجام شود:
۱. تهیه نقشه دقیق
نخستین گام، طراحی دقیق مسیر لوله‌ها همراه با در نظر گرفتن میزان شیب استاندارد متناسب با قطر لوله است. در این مرحله، مهندس طراح باید تمامی جزئیات مربوط به نقاط ابتدایی و انتهایی، تغییرات ارتفاع، و مسیرهای انشعاب را مشخص کند.
۲. آماده‌سازی بستر لوله
پیش از نصب، باید کف ترانشه یا مسیر قرارگیری لوله به‌طور کامل تسطیح و طبق نقشه، شیب‌بندی شود. این بستر، پایه اصلی حفظ شیب صحیح در سیستم فاضلاب است و هرگونه ناهمواری در آن می‌تواند باعث اختلال در عملکرد سیستم شود.
۳. استفاده از ابزارهای اندازه‌گیری شیب
در طول اجرا، ابزارهایی مانند تراز لیزری، شلنگ تراز، تراز دستی یا خط‌کش‌های شیب‌سنج به‌کار می‌روند تا اطمینان حاصل شود شیب در تمام طول مسیر به‌صورت یکنواخت و دقیق رعایت شده است.
۴. نصب پایه‌های نگهدارنده
در لوله‌کشی‌هایی که از دیوار یا سقف عبور می‌کنند، پایه‌های نگهدارنده یا بست‌های قابل تنظیم مورد استفاده قرار می‌گیرند. این پایه‌ها نه‌تنها شیب لوله را در زمان نصب کنترل می‌کنند، بلکه از تغییر شیب در طول زمان جلوگیری می‌کنند.
۵. کنترل مداوم شیب هنگام نصب
پیش از تثبیت نهایی هر قطعه لوله، باید شیب آن بررسی و با مقدار استاندارد تطبیق داده شود. این کنترل مرحله‌به‌مرحله، مانع از انباشته شدن خطاهای کوچک و بروز اختلال در کل سیستم می‌شود.
۶. تثبیت نهایی لوله‌ها
پس از اطمینان از شیب مناسب، لوله‌ها باید با روش‌های مناسب تثبیت شوند. در سیستم‌های زمینی، این کار از طریق خاکریزی تدریجی و کوبش دقیق صورت می‌گیرد. در سیستم‌های دیواری یا سقفی نیز بستن اتصالات و بست‌های نگهدارنده نقش تثبیتی دارد.
ابزارهای کاربردی در اجرای شیب استاندارد لوله‌کشی فاضلاب
برای دستیابی به دقت بالا در اجرای شیب، استفاده از ابزارهای تخصصی زیر توصیه می‌شود:
تراز دستی یا لیزری:
برای کنترل سریع و دقیق شیب در محل نصب
شلنگ تراز:
ابزار سنتی اما بسیار دقیق برای انتقال ارتفاع در مسیرهای طولانی
خط‌کش شیب‌سنج:
مناسب برای بررسی میزان شیب در طول لوله
گونیا و شابلون لوله‌کشی:
برای تنظیم دقیق زوایا و اتصال‌ها
استفاده منظم و حرفه‌ای از این ابزارها تضمین می‌کند که شیب مورد نظر به صورت یکنواخت و مطابق استاندارد اجرا شود، که این موضوع به طور مستقیم بر عملکرد بلندمدت و کاهش هزینه‌های نگهداری سیستم فاضلاب تأثیر دارد.
روش‌های تست و کنترل شیب لوله فاضلاب بعد از نصب برای اطمینان از عملکرد درست
کنترل نهایی شیب لوله‌ها بسیار حیاتی است. روش‌های رایج برای تست و کنترل عبارتند از:
تست بصری با تراز:
قرار دادن تراز روی لوله در طول مسیر برای اطمینان از شیب یکنواخت.
آبگیری مسیر:
عبور آب از لوله‌ها و بررسی سرعت و نحوه حرکت آب.
استفاده از دوربین‌های بازرسی لوله:
در پروژه‌های بزرگ برای بررسی داخلی مسیر لوله‌کشی.
تست با توپک پلاستیکی:
عبور توپک از داخل لوله و بررسی روان بودن حرکت آن.
در صورت مشاهده هرگونه کندی جریان یا تجمع آب، باید اصلاحات لازم بلافاصله انجام شود.
سخن پایانی
رعایت استاندارد شیب لوله فاضلاب یکی از اصول بنیادی در طراحی و اجرای سیستم‌های فاضلاب ساختمان است. شیب‌بندی صحیح باعث تخلیه روان، جلوگیری از گرفتگی و کاهش هزینه‌های نگهداری می‌شود. استفاده از ابزارهای دقیق، اجرای اصولی و کنترل مستمر، کلید موفقیت در اجرای یک سیستم فاضلاب کارآمد و پایدار است. با توجه به اهمیت این موضوع، کوچک‌ترین سهل‌انگاری در شیب‌بندی می‌تواند خسارت‌های جدی ایجاد کند.
سوالات متداول
- مقدار استاندارد شیب لوله فاضلاب چقدر است؟
برای لوله‌های افقی با قطر تا ۳ اینچ، حداقل شیب ۲ درصد و برای لوله‌های بزرگ‌تر حداقل ۱ درصد توصیه می‌شود.
- چه مشکلاتی از شیب نامناسب لوله فاضلاب ایجاد می‌شود؟
گرفتگی، بوی نامطبوع، پس‌زدگی فاضلاب و فرسایش لوله‌ها از مشکلات رایج ناشی از شیب نامناسب هستند.
- چگونه می‌توان شیب لوله‌های فاضلاب را تست کرد؟
با استفاده از تراز دستی یا لیزری، تست آبگیری مسیر یا بازرسی دوربینی می‌توان صحت شیب را بررسی کرد.
- آیا می‌توان شیب لوله فاضلاب را پس از نصب اصلاح کرد؟
در بعضی موارد بله، اما اصلاح شیب نیاز به باز کردن بخشی از مسیر و جابجایی لوله دارد که ممکن است پرهزینه باشد.
