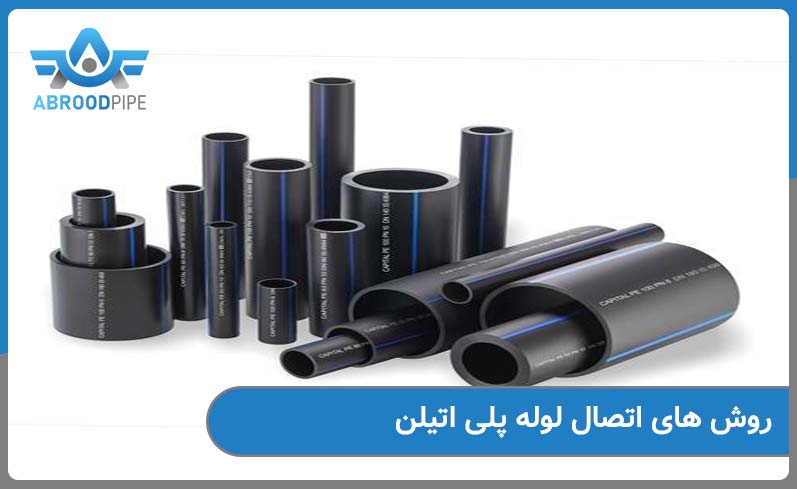

سیستم های لوله کشی مدرن طی سال های اخیر تغییرات بنیادینی را تجربه کرده اند و پلی اتیلن به عنوان یکی از پیشرفته ترین و ایمن ترین متریال ها در شبکه های انتقال آب، فاضلاب، گاز و حتی آبیاری تحت فشار جایگاه مهمی پیدا کرده است. اما چیزی که در عملکرد بلندمدت این سیستم ها نقش تعیین کننده دارد، نه فقط کیفیت لوله بلکه روش های استاندارد اتصال لوله پلی اتیلن است.
اتصالات در واقع نقطه هایی هستند که بیشترین فشار، بیشترین تنش و بیشترین احتمال نشت در آن ها شکل می گیرد، بنابراین اگر اتصال ضعیف یا غیر استاندارد باشد، حتی بهترین لوله ها نیز نمی توانند عملکرد قابل قبولی ارائه دهند. در پروژه های مختلف شهری و روستایی، نوع اتصال بر اساس قطر لوله، فشار کاری، شرایط محیطی، ماهیت سیال و سرعت نصب انتخاب می شود.
لوله های پلی اتیلن تک جداره به دلیل انعطاف بالا و مقاومت در برابر خوردگی، امکان استفاده از روش های مختلف اتصال را فراهم کرده اند، اما هر روش استانداردهای خاص خود را دارد. هدف این مقاله ارائه یک راهنمای کاربردی برای شناخت بهترین روش های اتصال، نقاط قوت و محدودیت ها و نکات اجرایی است.
مفهوم اتصال در لوله های پلی اتیلن
در سیستم های انتقال سیالات، اتصال به معنای پیوند دادن دو یا چند قطعه از لوله ها یا اتصالات است تا مسیر عبور سیال کامل شود. این فرآیند در لوله های پلی اتیلن اهمیت چندبرابری دارد، زیرا ساختار پلیمری این لوله ها نیازمند روش های اتصال کاملاً متفاوت نسبت به لوله های فلزی سنتی است.
برخلاف خطوط لوله فولادی که با رزوه کاری یا جوش الکترود انجام می شود، اتصال لوله پلی اتیلن با ترکیبی از حرارت، فشار و تکنیک های هم جنس سازی صورت می گیرد. در واقع هدف اصلی ایجاد یک اتصال هم پیوند (Homogeneous) است که بعد از جوش، مقاومت آن از خود لوله بیشتر باشد.
این موضوع به خصوص در انتقال آب تحت فشار، گاز یا فاضلاب بسیار حیاتی است. اگر اتصال از مقاومت کافی برخوردار نباشد، نشت، ترک، انفجار یا جداشدگی می تواند پیامدهای جدی ایجاد کند.
استانداردهای فنی مورد نیاز
اتصال لوله پلی اتیلن تنها زمانی استاندارد محسوب می شود که مطابق مقرراتی مانند ISO 4427، DIN 8074 و استانداردهای گازرسانی ایران انجام شود. دستگاه جوش، دمای المنت، فشار هیدرولیکی، زمان گرمادهی، زمان هم زدن و زمان خنک سازی همگی باید کنترل شده باشند. کوچک ترین خطا در این مراحل، استحکام اتصال را تضعیف می کند.
عواملی مثل رطوبت محیط، آلودگی سر لوله ها، دمای محیط و کیفیت مواد اولیه نیز تأثیر مستقیم بر کیفیت اتصال دارند. تکنسین های حرفه ای معمولاً با دستورالعمل های دقیق کار می کنند و پیش از شروع جوش، لوله ها را کامل تمیز و تراز می کنند تا از ایجاد فشار موضعی جلوگیری شود.
برای خرید لوله پلی اتیلن استاندارد با بهترین قیمت می توانید روی لینک کلیک کنید

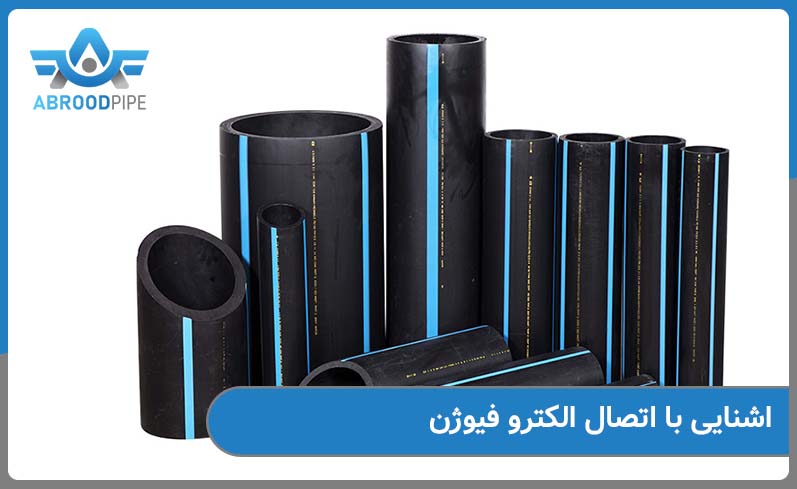

اتصال الکتروفیوژن در لوله های پلی اتیلن
اتصال الکتروفیوژن به عنوان یکی از امن ترین و تکنولوژیک ترین روش های اتصال لوله پلی اتیلن شناخته می شود. در این روش، از اتصالاتی استفاده می شود که درون آن ها سیم های مسی تعبیه شده است. زمانی که دستگاه، جریان الکتریکی را به این سیم ها منتقل می کند، سطح داخلی اتصال گرم شده و با سطح لوله یکپارچه می شود. این روش به ویژه برای شبکه های گازرسانی، سیستم های حساس و لوله کشی فشار قوی به کار می رود.
اتصال الکتروفیوژن یک اتصال بسیار دقیق و بدون دخالت حرارتی مستقیم از بیرون ایجاد می کند. این موضوع احتمال خطای انسانی را کاهش می دهد و امکان اجرا در فضاهای تنگ، داخل ترانشه یا نقاطی که دستگاه جوش لب به لب جا نمی شود را فراهم می کند. مهم ترین مزیت این روش، کیفیت بالا و پایداری اتصال در برابر فشار و تنش های محیطی است.
نحوه عملکرد و کاربردها
فرآیند اتصال الکتروفیوژن با قرار دادن لوله در داخل کوپلر و ثبت بارکد اتصالات آغاز می شود. دستگاه الکتروفیوژن با توجه به اطلاعات بارکد، میزان جریان، دما و زمان ذوب را تنظیم می کند. همین اتوماتیک بودن بخشی از دلیل محبوبیت این روش است.
اتصال الکتروفیوژن بیشتر در خطوط گازرسانی، سیستم های انتقال سیالات خطرناک، خطوط پلی اتیلن فشارقوی و پروژه های شهری که نیازمند امنیت بسیار بالا هستند استفاده می شود. در این روش اتصال به اندازه کافی قوی است که تحمل فشارهای طولانی مدت، نشست زمین و لرزش های محیطی را داشته باشد.
جوش لب به لب در لوله های پلی اتیلن
جوش لب به لب (Butt Fusion) رایج ترین و اقتصادی ترین روش اتصال لوله پلی اتیلن محسوب می شود. در این روش، ابتدا دو سر لوله کاملاً صاف و یکنواخت تراشیده می شود، سپس سطوح به کمک صفحه حرارتی گرم شده و پس از رسیدن به دمای مشخص به یکدیگر فشرده می شوند. اتصال نهایی پس از خنک شدن، بدون درز و کاملاً هم جنس خواهد بود.
این روش برای لوله هایی با قطر بالا و خطوط انتقال طولانی مانند شبکه آب شهری، آبیاری زمین های کشاورزی و پروژه های صنعتی کاربرد گسترده دارد. جوش لب به لب از نظر هزینه نسبت به الکتروفیوژن بسیار اقتصادی تر است و به تجهیزات خاص محدود نیازی ندارد.
مزیت ها و محدودیت ها
مزیت اصلی جوش لب به لب ایجاد یک اتصال یکپارچه است که عملاً استحکام آن حتی بیشتر از خود لوله گزارش می شود. این روش سرعت اجرای بالایی دارد و امکان استفاده در پروژه های گسترده را فراهم می کند. با این حال، نیازمند شرایط مناسب محیطی و تراز بودن کامل لوله ها است.
اگر سطح لوله آلوده باشد، یا دستگاه فشار را به درستی تنظیم نکند، اتصال ممکن است دچار ضعف شود. به همین دلیل اجرای جوش لب به لب باید توسط فردی متخصص انجام شود که به استانداردهای حرارت دهی، فشاردهی و خنک سازی مسلط باشد.
اتصال پیچی و استفاده در لوله های کم فشار
اتصال پیچی ساده ترین روش اتصال لوله پلی اتیلن است و بیشتر در لوله های تک جداره با قطر کم و فشار پایین استفاده می شود. این اتصالات معمولاً از جنس پلی پروپیلن یا پلی اتیلن تقویت شده هستند و بدون نیاز به حرارت یا تجهیزات جوش، تنها با محکم کردن مهره پیچی نصب می شوند.
اتصال پیچی در آبیاری قطره ای، باغبانی، خطوط موقت و سیستم هایی که نیاز به باز و بسته شدن دارند کاربرد فراوانی دارد. این روش سرعت نصب بسیار بالایی دارد اما برای فشارهای بالا مناسب نیست، زیرا احتمال شل شدن مهره و نشت وجود دارد. با این حال برای پروژه های کم هزینه و سبک، گزینه ای کاملاً قابل اعتماد است.
نکات اجرایی در نصب اتصالات پلی اتیلن
اجرای صحیح اتصالات پلی اتیلن از هر روشی که باشد، نقطه ای است که طول عمر سیستم را تعیین می کند. حساسیت این مرحله به حدی است که استانداردهای بین المللی الزام می کنند پیش از انجام هر اتصال، کیفیت لوله، قطر، ضخامت و شرایط محیط کاملاً بررسی شود.
در عملیات میدانی، رعایت تمیزی لبه ها، ترازبندی دقیق، جلوگیری از رطوبت یا گردوغبار، ثابت نگه داشتن فشار دستگاه و زمان کافی برای خنک شدن، اصولی ضروری هستند. استفاده از اتصالات غیر استاندارد بیشترین علت خرابی خطوط پلی اتیلن گزارش شده است؛ بنابراین انتخاب برند معتبر اهمیت فراوانی دارد.
الزامات تست و کنترل کیفیت اجرا
بعد از اجرای هر اتصال، تست فشار هیدرواستاتیک انجام می شود. این تست معمولاً شامل پرکردن خط، هواگیری کامل، بستن ورودی و اعمال فشار مشخص برای مدت معلوم است. در صورتی که افت فشار در این مدت مشاهده نشود، اتصال قابل بهره برداری خواهد بود.
علاوه بر تست فشار، بررسی بصری نیز اهمیت دارد. در جوش لب به لب، حلقه بیرونی جوش (Bead) باید کاملاً یکنواخت باشد. در اتصال الکتروفیوژن باید نشانگرهای بدنه اتصالات بررسی شود تا نشانه ذوب کامل باشد. تمامی این مراحل تضمین می کنند که اتصال لوله پلی اتیلن با کیفیت مطلوب اجرا شده است.
جدول مقایسه روش های اتصال لوله پلی اتیلن
| روش اتصال | مقاومت در فشار | سرعت اجرا | نیاز به تجهیزات خاص | کاربرد اصلی |
| الکتروفیوژن | بسیار بالا | متوسط | بالا | گاز، فشارقوی، پروژه های حساس |
| جوش لب به لب | بالا | بالا | متوسط | آب رسانی، کشاورزی، خطوط طویل |
| اتصال پیچی | متوسط | بسیار بالا | پایین | کم فشار، خطوط موقت، قطره ای |
سخن پایانی
اتصالات پلی اتیلن امروز یکی از امن ترین و قابل اطمینان ترین انتخاب ها برای سیستم های انتقال سیالات هستند، اما این عملکرد تنها زمانی حاصل می شود که روش اتصال متناسب با فشار کاری، نوع سیال، قطر لوله و شرایط پروژه انتخاب شود. شناخت دقیق روش های مختلف اتصال لوله پلی اتیلن به مهندسان و تکنسین ها کمک می کند با اطمینان بیشتری سیستم لوله کشی را طراحی و اجرا کنند.
الکتروفیوژن بهترین گزینه برای پروژه های حساس، جوش لب به لب انتخاب اصلی برای خطوط بزرگ و اتصال پیچی راه حل سریع برای سیستم های کم فشار است. انتخاب درست، اجرا مطابق استاندارد و تست دقیق، سه پایه اصلی تضمین یک سیستم پایدار و بادوام هستند.
سوالات متداول درباره ی روش های اتصال لوله پلی اتیلن
- آیا اتصال پیچی برای خطوط فشارقوی مناسب است؟
خیر. اتصال پیچی تنها برای پروژه های کم فشار مناسب است و در خطوط فشارقوی احتمال نشت و بازشدگی وجود دارد.
- چرا روش الکتروفیوژن برای گازرسانی استفاده می شود؟
زیرا اتصالی کاملاً ایمن، دقیق و کنترل شده ایجاد می کند و در برابر تنش های مکانیکی و محیطی مقاومت بسیار بالایی دارد.
- در جوش لب به لب مهم ترین نکته اجرایی چیست؟
تراز بودن کامل لوله ها و کنترل دقیق دما و فشار دستگاه. هرگونه انحراف می تواند باعث ضعف اتصال شود.
