با توجه به روند رو به رشد استفاده از دیوارها و سقف‌های کاذب در پروژه‌های ساختمانی مدرن، موضوع لوله‌کشی در دیوار و سقف کاذب به یکی از بخش‌های مهم و حساس در اجرای تاسیسات تبدیل شده است. ترکیب زیبایی، نظم و عملکرد صحیح سیستم‌های لوله‌کشی، تنها در صورت اجرای اصولی و مهندسی شده در این فضاها امکان‌پذیر است.
در این مقاله، به بررسی کامل نکات فنی مهم، مزایا و معایب، چالش‌های رایج و همچنین روش‌های استاندارد اجرای لوله‌کشی آب در دیوار و سقف کاذب خواهیم پرداخت. هدف، ارائه راهکارهایی برای افزایش بهره‌وری، دوام سیستم و کاهش هزینه‌های ناشی از تعمیرات یا نشتی‌های احتمالی در آینده است.
نصب لوله‌های آب در دیوارهای کاذب و سقف کاذب، نکات و راهکارهای کلیدی برای اجرای صحیح
نصب لوله‌های آب در دیوارها و سقف‌های کاذب از جمله مراحل حساس در اجرای تاسیسات ساختمان است که نیاز به دقت بالا و رعایت نکات فنی دارد. اجرای صحیح این مرحله نه‌تنها به عملکرد بهتر سیستم آبرسانی منجر می‌شود، بلکه از بروز مشکلات آتی نیز جلوگیری می‌کند. در ادامه با مهم‌ترین نکات اجرایی آشنا می‌شوید:
طراحی مسیر لوله‌کشی پیش از اجرا
قبل از اجرای دیوار یا سقف کاذب، باید نقشه مسیر دقیق لوله‌ها توسط مهندس تاسیسات طراحی و بررسی شود تا از تداخل با سایر اجزای سازه جلوگیری شود.
استفاده از لوله‌های باکیفیت و مقاوم
انتخاب لوله‌هایی با مقاومت بالا در برابر فشار، حرارت و ضربه برای استفاده در فضاهای بسته مانند دیوار یا سقف کاذب ضروری است.
عایق‌کاری اصولی لوله‌ها
برای جلوگیری از تعریق، کاهش انتقال صدا و محافظت در برابر تغییرات دما، عایق‌بندی مناسب لوله‌ها اهمیت زیادی دارد.
پیش‌بینی مسیرهای دسترسی برای تعمیرات
در صورت نیاز به تعمیر یا بازرسی، باید دریچه‌های بازدید یا داکت‌های مخصوص در محل‌های مناسب نصب شوند تا دسترسی به لوله‌ها آسان باشد.
جلوگیری از تماس مستقیم لوله با متریال سازه‌ای
برای افزایش ایمنی و دوام، لوله‌ها نباید مستقیماً با پروفیل‌ها یا مصالح ساختمانی در تماس باشند و بهتر است با کاورهای پلاستیکی یا ضربه‌گیر محافظت شوند.

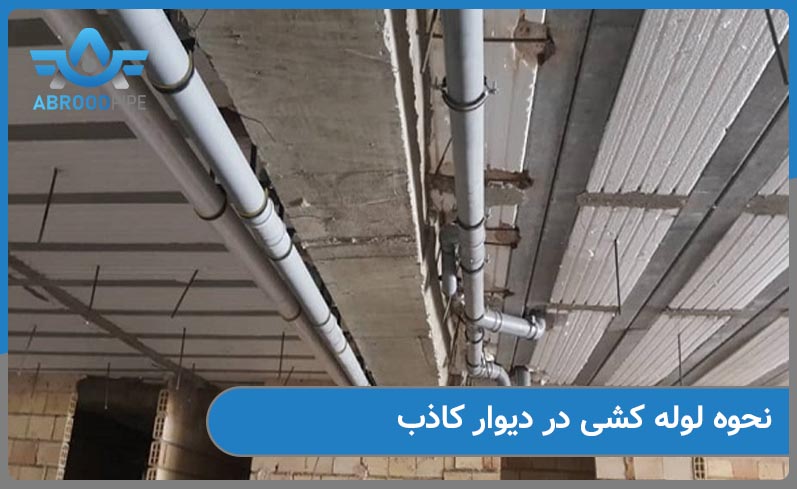

نحوه نصب لوله‌های آب در دیوارهای کاذب | راهنمای جامع برای نصب اصولی
نصب لوله‌های آب در دیوارهای کاذب یکی از مهم‌ترین مراحل اجرای تاسیسات در ساختمان‌های مدرن است. این کار، به دلیل ساختار خاص دیوارهای کاذب، نیازمند رعایت نکات فنی و طراحی دقیق است تا در کنار حفظ زیبایی فضای داخلی، عملکرد سیستم لوله‌کشی نیز بدون نقص باشد. اگر این مرحله با دقت و به‌صورت اصولی انجام نشود، مشکلاتی مانند نشت، گرفتگی، دشواری در تعمیرات و کاهش عمر مفید لوله‌ها اجتناب‌ناپذیر خواهد بود.
در ادامه، به بررسی دقیق مراحل و نکات کلیدی برای نصب استاندارد و ایمن لوله‌های آب در دیوارهای کاذب می‌پردازیم:
طراحی مسیر لوله‌کشی پیش از اجرا
قبل از شروع عملیات نصب، باید یک نقشه دقیق از مسیر عبور لوله‌ها در دیوار تهیه شود. این نقشه شامل محل دقیق انشعابات، شیرآلات، زانویی‌ها، اتصال به شبکه اصلی و همچنین موقعیت دقیق دریچه‌های بازدید است. طراحی مسیر باید به‌گونه‌ای باشد که تا حد ممکن از پیچ‌وخم‌های غیرضروری، برخورد با سازه یا دیگر تاسیسات مکانیکی و برقی جلوگیری شود. همچنین در طراحی باید به موضوع شیب مناسب، امکان تخلیه آب باقی‌مانده و جلوگیری از هواگرفتگی نیز توجه شود.
انتخاب متریال مناسب
نوع لوله‌ای که برای دیوارهای کاذب انتخاب می‌شود تأثیر مستقیمی در کیفیت و دوام سیستم دارد. لوله‌های پنج لایه (PEX-AL-PEX)، لوله‌های پلی‌اتیلن مقاوم یا لوله‌های PEX انعطاف‌پذیر از جمله گزینه‌های پیشنهادی هستند. این لوله‌ها به دلیل مقاومت بالا در برابر فشار، زنگ‌زدگی، تغییر دما و پوسیدگی، بهترین انتخاب برای فضاهای بسته و حساس مانند دیوار کاذب محسوب می‌شوند. همچنین استفاده از اتصالات استاندارد و دارای تأییدیه‌های فنی ضروری است.
در نظر گرفتن فضای کافی داخل دیوار
در هنگام ساخت دیوار کاذب، باید فضایی به اندازه کافی برای عبور و نصب لوله‌ها در نظر گرفته شود. این فضا باید به نحوی طراحی شود که لوله‌ها در معرض فشار یا خم شدن نباشند. معمولاً از پروفیل‌های فلزی یا گالوانیزه سبک برای شاسی‌کشی استفاده می‌شود که می‌توانند بستری مناسب برای عبور ایمن لوله‌ها فراهم کنند. نصب مهارها یا نگهدارنده‌های مخصوص لوله نیز از اهمیت بالایی برخوردار است تا از جابه‌جایی یا لرزش لوله در داخل دیوار جلوگیری شود.
اجرای دقیق و تست فشار قبل از بستن دیوار
تمامی اتصالات باید به کمک ابزار مناسب و توسط افراد متخصص انجام گیرد. پس از پایان اتصال‌ها، حتماً باید سیستم لوله‌کشی تحت فشار قرار گیرد و با استفاده از پمپ تست، عدم نشتی در تمام نقاط بررسی شود. این مرحله باید پیش از نصب نهایی پانل‌های دیوار کاذب صورت گیرد، زیرا در صورت نادیده گرفتن تست فشار، در آینده هزینه‌های تعمیر بسیار بالا خواهد بود و ممکن است به تخریب بخش‌هایی از دیوار نیاز باشد.
عایق‌بندی حرارتی و صوتی
یکی از مراحل مهم در نصب لوله در دیوارهای کاذب، استفاده از عایق مناسب اطراف لوله‌ها است. عایق‌کاری باعث جلوگیری از تعریق سطح لوله (به ویژه در لوله‌های آب سرد)، انتقال صدا به فضای اطراف و کاهش اتلاف انرژی می‌شود. برای این منظور، از فوم‌های پلی‌اتیلن یا عایق‌های الاستومری با ضخامت مشخص استفاده می‌شود که به‌خوبی دور لوله را پوشش می‌دهند. این اقدام به‌خصوص در دیوارهایی که به اتاق‌های خواب یا فضاهای آرام متصل‌اند اهمیت دوچندانی دارد.
تعبیه دریچه‌های بازدید و نقاط دسترسی
در هر جایی که اتصالات مهم، زانویی‌ها، یا شیرآلات کنترلی وجود دارد، لازم است دریچه بازدید مناسبی در دیوار تعبیه شود. این دریچه‌ها در مواقع اضطراری مانند نشت یا نیاز به تعمیر، امکان دسترسی آسان را فراهم می‌کنند و از تخریب غیرضروری دیوار جلوگیری می‌نمایند. حتی اگر ظاهر دریچه اهمیت داشته باشد، می‌توان از دریچه‌های دکوراتیو یا هم‌رنگ با دیوار استفاده کرد تا در زیبایی بصری خللی ایجاد نکند.
مزایا و معایب نصب لوله‌های آب در سقف کاذب و دیوار کاذب
استفاده از سقف‌ها و دیوارهای کاذب در پروژه‌های ساختمانی، نه‌تنها جنبه زیبایی‌شناختی دارد، بلکه امکان اجرای تأسیسات مکانیکی از جمله لوله‌کشی آب را نیز به‌شکلی هوشمندانه‌تر فراهم می‌سازد. در این روش، لوله‌ها به‌صورت توکار در فضای پشت دیوار یا داخل سقف کاذب عبور داده می‌شوند. این سیستم مزایای زیادی دارد، اما مانند هر روش دیگری، دارای معایبی نیز هست که در زمان طراحی و اجرا باید در نظر گرفته شوند.
مزایای نصب لوله‌ها در دیوار و سقف کاذب
زیبایی و یکپارچگی ظاهری فضا
پنهان کردن لوله‌ها در پشت سازه‌های کاذب موجب می‌شود تا ظاهر فضا بسیار مرتب‌تر، مدرن‌تر و یکپارچه‌تر به نظر برسد. در محیط‌هایی مانند خانه‌های مسکونی، واحدهای اداری یا فضاهای تجاری که جلوه بصری اهمیت بالایی دارد، این موضوع یک مزیت بزرگ محسوب می‌شود. با این کار، دیگر نیازی به استفاده از داکت‌ها یا پوشش‌های ظاهری برای مخفی‌سازی لوله‌های روکار نخواهد بود.
دسترسی آسان برای تعمیر و نگهداری (در صورت طراحی صحیح)
اگر در طراحی سقف و دیوار کاذب به تعبیه دریچه‌های بازدید توجه شود، دسترسی به مسیرهای لوله‌کشی بسیار ساده‌تر خواهد شد. در صورت نیاز به تعمیر یا تعویض اتصالات، تنها با باز کردن دریچه می‌توان مشکل را بررسی و رفع کرد، بدون آن‌که نیاز به تخریب گسترده دیوار یا سقف باشد. این ویژگی به‌خصوص در محیط‌هایی که به نگهداری مستمر نیاز دارند (مانند مجتمع‌های اداری یا هتل‌ها) بسیار کاربردی است.
افزایش ایمنی و محافظت بیشتر از لوله‌ها
عبور لوله‌ها از داخل دیوار و سقف کاذب آن‌ها را از خطرات فیزیکی مستقیم مانند ضربه، برخورد اشیاء، یا تابش مستقیم آفتاب محافظت می‌کند. این موضوع به‌ویژه در فضاهایی که رفت‌وآمد زیاد است یا احتمال آسیب فیزیکی وجود دارد، اهمیت دارد. همچنین این روش از نظر ایمنی در برابر کودکان یا حیوانات خانگی نیز مناسب‌تر است.
امکان عایق‌کاری بهتر (حرارتی و صوتی)
در سیستم‌های دیوار و سقف کاذب، فضای مناسبی برای استفاده از عایق‌های تخصصی وجود دارد. لوله‌هایی که در این فضاها قرار دارند، می‌توانند به‌راحتی با عایق‌های حرارتی پوشانده شوند تا از تعریق لوله، اتلاف حرارت و کاهش راندمان جلوگیری شود. همچنین استفاده از عایق‌های صوتی کمک می‌کند تا صدای جریان آب یا صدای ضربه‌گیرهای لوله به بیرون منتقل نشود، که این موضوع در فضاهای مسکونی یا اتاق‌خواب اهمیت زیادی دارد.
افزایش عمر مفید لوله‌ها
به‌دلیل دور بودن از عوامل مخرب بیرونی مانند نور مستقیم خورشید، رطوبت محیطی یا ضربه‌های مکانیکی، لوله‌هایی که در پشت سازه‌های کاذب نصب می‌شوند، معمولاً طول عمر بیشتری دارند. همچنین تغییرات دمایی کمتری را تجربه می‌کنند که به کاهش استهلاک و خرابی کمک می‌کند.
معایب نصب لوله‌ها در دیوار و سقف کاذب
با وجود مزایای متعدد نصب لوله‌ها در دیوارها و سقف‌های کاذب، این روش معایبی هم دارد که باید قبل از اجرا به‌خوبی در نظر گرفته شوند:
هزینه بالاتر اجرا
اجرای لوله‌کشی در سازه‌های کاذب به دلیل نیاز به طراحی دقیق، استفاده از متریال مقاوم‌تر، و رعایت استانداردهای فنی خاص، معمولاً هزینه‌برتر از روش‌های سنتی است. همچنین در برخی پروژه‌ها نیاز به نیروی متخصص برای جلوگیری از بروز مشکلات احتمالی وجود دارد که این نیز هزینه نهایی را افزایش می‌دهد.
ریسک نشت پنهان آب
یکی از مهم‌ترین چالش‌ها در این نوع نصب، احتمال نشت آب درون دیوار یا سقف است. از آنجایی که لوله‌ها در دیدرس نیستند، نشت آب ممکن است تا مدت‌ها تشخیص داده نشود و همین موضوع باعث خرابی‌های جدی مثل پوسیدگی سازه، نم‌زدگی، و ایجاد کپک شود. برای جلوگیری از این خطر، استفاده از تست فشار و نظارت مستمر ضروری است.
نیاز به اجرای کاملاً دقیق و مهندسی‌شده
کوچک‌ترین اشتباه در انتخاب اتصالات، اجرای غیر اصولی شیب لوله‌ها یا عدم آب‌بندی صحیح، می‌تواند موجب بروز مشکلاتی شود که اصلاح آن‌ها مستلزم تخریب بخشی از دیوار یا سقف و صرف هزینه‌های قابل توجهی خواهد بود. به همین دلیل، مهارت تیم اجرایی و توجه به جزئیات نقش حیاتی دارد.

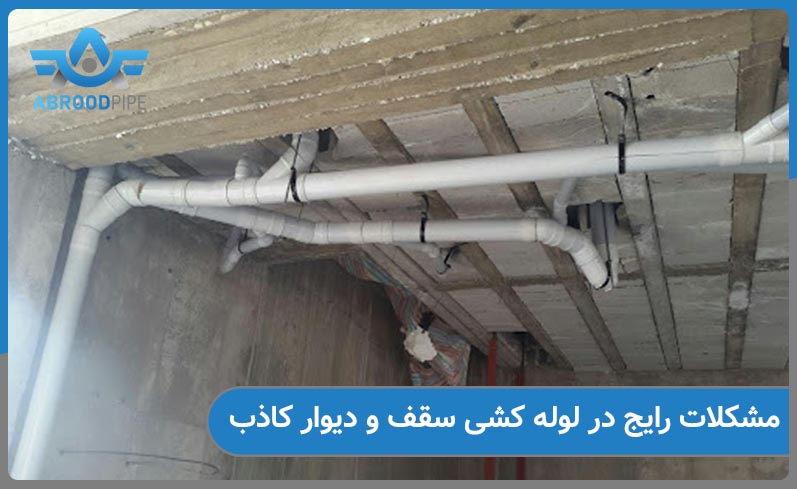

مشکلات رایج در نصب لوله‌های آب در دیوار و سقف کاذب + راهکارهای پیشگیری
اجرای لوله‌کشی در سازه‌های کاذب، اگر بدون رعایت اصول مهندسی انجام شود، می‌تواند مشکلات متعددی به همراه داشته باشد. در ادامه رایج‌ترین چالش‌ها و راهکارهای پیشگیری آن‌ها را بررسی می‌کنیم:
نشتی آب
نشت آب می‌تواند به تخریب بافت دیوار، ایجاد لکه‌های نم و در موارد شدیدتر، آسیب به تجهیزات و دکوراسیون منجر شود.
راهکار: پیش از بسته شدن نهایی دیوار یا سقف، حتماً لوله‌ها تحت تست فشار قرار گیرند و از اتصالات استاندارد و مطمئن استفاده شود. همچنین نصب شیرهای قطع اضطراری در مکان‌های قابل دسترسی مفید خواهد بود.
تعریق لوله‌ها
لوله‌های آب سرد در صورت عایق‌کاری ناقص، باعث تعریق و ایجاد رطوبت در فضای بسته می‌شوند که این رطوبت به مرور زمان می‌تواند به رشد قارچ و کپک بیانجامد.
راهکار: استفاده از عایق مناسب مانند فوم‌های پلی‌اتیلنی یا الاستومری به دور لوله‌ها، به‌ویژه در مناطق مرطوب، ضروری است.
ایجاد صداهای آزاردهنده
عبور آب درون لوله‌ها و ارتعاشات ناشی از فشار ممکن است به انتقال صدا به فضای داخلی منجر شود، به‌ویژه در لوله‌های بدون مهار.
راهکار: استفاده از بست‌های ضد لرزش، نصب درست و فاصله‌گذاری اصولی لوله‌ها، و عایق‌بندی مناسب از جمله راه‌حل‌های مؤثر در کاهش صدای مزاحم هستند.
دشواری در تعمیر و نگهداری
یکی از دغدغه‌های مهم در لوله‌کشی توکار، عدم دسترسی مستقیم به لوله‌ها در صورت بروز مشکل است.
راهکار: پیش‌بینی دریچه‌های بازدید در نقاط کلیدی مانند محل اتصال لوله‌ها، شیرآلات و زانویی‌ها باعث سهولت در تعمیرات احتمالی می‌شود. همچنین در پروژه‌های بزرگ‌تر استفاده از سیستم لوله‌کشی ماژولار یا داکت‌گذاری اصولی توصیه می‌شود.
انتخاب بهترین مواد و تکنیک‌ها برای نصب لوله‌های آب در دیوار و سقف کاذب | راهنمای انتخاب مناسب‌ترین گزینه‌ها
برای اجرای دقیق و استاندارد لوله‌کشی آب در دیوارها و سقف‌های کاذب، انتخاب صحیح متریال و به‌کارگیری روش‌های اصولی بسیار اهمیت دارد. در ادامه مهم‌ترین نکاتی که باید در این مسیر رعایت شود را بررسی می‌کنیم:
لوله‌ها: انتخاب مناسب برای فضاهای پنهان
در فضاهایی مانند دیوار یا سقف کاذب که دسترسی به لوله‌کشی پس از نصب محدود است، استفاده از لوله‌های پنج لایه (PEX-AL-PEX) بهترین انتخاب است. این نوع لوله‌ها به دلیل انعطاف‌پذیری، مقاومت بالا در برابر فشار، حرارت و خوردگی، گزینه‌ای بسیار مناسب برای چنین فضاهایی هستند.
در مواردی که از سیستم فاضلاب داخلی استفاده می‌شود، ممکن است نیاز به به‌کارگیری لوله‌های پوش فیت باشد. در این حالت، شناخت برندهای معتبر و بررسی قیمت لوله پوش فیت اهمیت پیدا می‌کند. برندهایی مانند یزدبسپار و پلیران در بازار شناخته‌شده هستند و آگاهی از قیمت لوله پوش فیت یزدبسپار یا قیمت لوله پوش فیت پلیران می‌تواند در انتخاب دقیق‌تر به شما کمک کند.
اتصالات: نقطه ضعف یا قدرت سیستم
استفاده از اتصالات پرسی یا کوپلی با کیفیت بالا برای جلوگیری از نشت و افزایش عمر مفید سیستم ضروری است. حتماً از اتصالاتی استفاده کنید که دارای استاندارد ملی ایران باشند و قبلاً در پروژه‌های مشابه مورد استفاده قرار گرفته باشند.
عایق‌ها: حفاظت در برابر حرارت و رطوبت
یکی از بخش‌های مهم در نصب لوله‌ها، استفاده از عایق‌های پلی‌اتیلن یا نئوپرن با ضخامت مناسب است. این عایق‌ها از تعریق لوله‌های آب سرد، اتلاف انرژی در لوله‌های آب گرم و انتقال صدای جریان آب جلوگیری می‌کنند.
بست‌های نگهدارنده: کنترل صدا و لرزش
برای ثابت نگه داشتن لوله‌ها و جلوگیری از حرکت یا لرزش آن‌ها، استفاده از بست‌های مخصوص ضد لرزش توصیه می‌شود. این بست‌ها همچنین باعث کاهش صداهای ناخواسته ناشی از انبساط و انقباض یا جریان آب می‌شوند.
محافظت مکانیکی: پیشگیری از آسیب ساختاری
در نقاط عبور لوله‌ها از سازه، حتماً از غلاف‌های پلاستیکی یا فلزی مقاوم استفاده شود تا از ساییدگی لوله در تماس با مصالح ساختمانی جلوگیری شود. این کار در هنگام بتن‌ریزی یا اتصال پانل‌های کاذب بسیار اهمیت دارد.
دریچه‌های بازدید استاندارد: دسترسی بدون تخریب
برای سهولت در تعمیر و نگهداری، نصب دریچه‌های بازدید استاندارد در محل‌های بحرانی مانند نقاط اتصال، شیرآلات یا انشعابات الزامی است. این دریچه‌ها باید به راحتی باز و بسته شوند و ظاهر آن‌ها با طراحی داخلی فضا هماهنگ باشد.
سخن پایانی
نصب لوله آب در سقف کاذب و دیوار کاذب یک روش حرفه‌ای برای پنهان کردن تاسیسات، افزایش زیبایی فضا و حفظ ایمنی است. اما اجرای اصولی آن نیازمند رعایت نکات فنی دقیق، استفاده از متریال‌های استاندارد و طراحی مناسب مسیرها و دسترسی‌هاست.توجه به این جزئیات در زمان اجرا می‌تواند از مشکلات بزرگ و پرهزینه در آینده جلوگیری کند و بهره‌برداری طولانی مدت و بدون دردسر از سیستم لوله‌کشی را تضمین کند.
سوالات متداول
- آیا لوله‌کشی در دیوارهای کاذب ایمن است؟
- بله، به شرط رعایت اصول مهندسی، استفاده از متریال با کیفیت و اجرای تست‌های لازم قبل از بستن دیوار.
- چه نوع لوله‌ای برای نصب در سقف کاذب بهتر است؟
- لوله‌های پنج لایه یا لوله‌های پلی‌اتیلن مقاوم به دلیل انعطاف‌پذیری و دوام بالا گزینه‌های بسیار مناسبی هستند.
- چگونه از مشکلات نشت آب در دیوارهای کاذب جلوگیری کنیم؟
- با تست فشار قبل از پوشش نهایی، استفاده از اتصالات استاندارد و نصب دریچه‌های بازدید می‌توان از بروز این مشکلات پیشگیری کرد.
- آیا می‌توان بعدا به لوله‌های نصب شده در دیوار یا سقف کاذب دسترسی داشت؟
- بله، با پیش‌بینی دریچه‌های دسترسی مناسب، تعمیر و نگهداری سیستم لوله‌کشی به سادگی انجام می‌شود
