با پیشرفت فناوری‌های ساختمانی، استفاده از لوله‌های پنج‌لایه در سیستم‌های لوله‌کشی آب سرد، آب گرم و گرمایش از کف به یکی از انتخاب‌های اصلی در پروژه‌های حرفه‌ای تبدیل شده است. برند نیوپایپ به‌عنوان یکی از پیشگامان این صنعت، لوله‌های پنج‌لایه‌ای تولید می‌کند که با ساختاری مقاوم، ایمن و قابل‌اعتماد، در برابر فشار و حرارت دوام بالایی دارند. اما بهره‌مندی از این مزایا تنها زمانی محقق می‌شود که فرآیند نصب لوله‌ها به درستی، با رعایت کامل اصول فنی و با استفاده از ابزارهای مناسب انجام گیرد.
در این مقاله، به‌صورت گام‌به‌گام، آموزش نصب لوله پنج لایه ارائه شده است. همچنین در بخش‌هایی از مقاله، نکات کاربردی برای نصب در سیستم‌های گرمایش از کف و آب‌رسانی نیز بررسی می‌شود. اگر قصد دارید لوله‌کشی پروژه‌تان را با کیفیت، ایمنی و عمر مفید بالا انجام دهید، این راهنما اطلاعات دقیقی را در اختیارتان قرار خواهد داد.

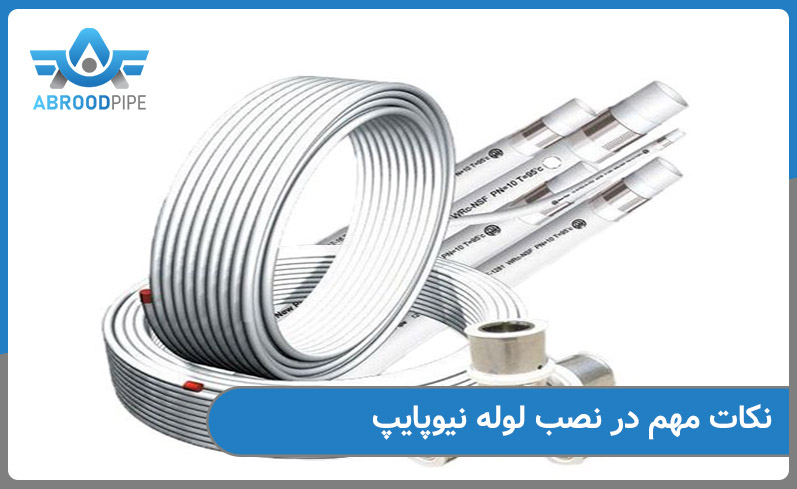

نحوه نصب لوله نیوپایپ پنج‌لایه + ابزار لازم و نکات اجرایی حرفه‌ای
برای نصب دقیق و ایمن لوله‌های پنج‌لایه نیوپایپ، ابزارها و تجهیزات تخصصی نیاز است. فهرست زیر شامل ابزارهای اصلی است:
- قیچی مخصوص برش لوله پنج‌لایه
- کالیبراتور یا برقو برای تنظیم دهانه لوله
- فنر یا دستگاه خم‌کن برای تغییر مسیر بدون آسیب
- دستگاه پرس (در صورت استفاده از اتصالات پرسی)
- آچارهای مخصوص اتصالات کوپلی (در صورت استفاده)
مراحل کلی نصب:
برش دقیق لوله:
با استفاده از قیچی مخصوص، لوله را به‌صورت عمود و صاف ببرید. این مرحله کلید ایجاد اتصال بدون نشتی است.
برقوکاری و کالیبراسیون:
پس از برش، دهانه لوله را با برقو شکل دهید تا دهانه کاملاً گرد شود و لبه داخلی پخ‌خورده باشد. این مرحله به افزایش سطح تماس و سهولت ورود لوله در فیتینگ کمک می‌کند.
اتصال لوله به فیتینگ:
در اتصالات پرسی، لوله داخل فیتینگ قرار می‌گیرد و با دستگاه پرس اتصال محکم انجام می‌شود.
در اتصالات کوپلی، ابتدا مهره روی لوله قرار می‌گیرد، سپس حلقه برنجی جای‌گذاری شده و نهایتاً با سفت کردن مهره، آب‌بندی حاصل می‌شود.
خم‌کاری لوله:
با فنر خم‌کن یا دستگاه مناسب، لوله را در زاویه‌های لازم خم کنید. حتماً شعاع خم را با استاندارد تطبیق دهید تا لوله ترک نخورد.
تست نهایی فشار و نشتی:
پس از اتمام نصب، کل سیستم با فشار حداقل ۱۰ بار تست می‌شود تا نشتی احتمالی مشخص شود.
برای مشاهده قیمت لوله نیوپایپ ۲۰ روی لینک کلیک کنید.

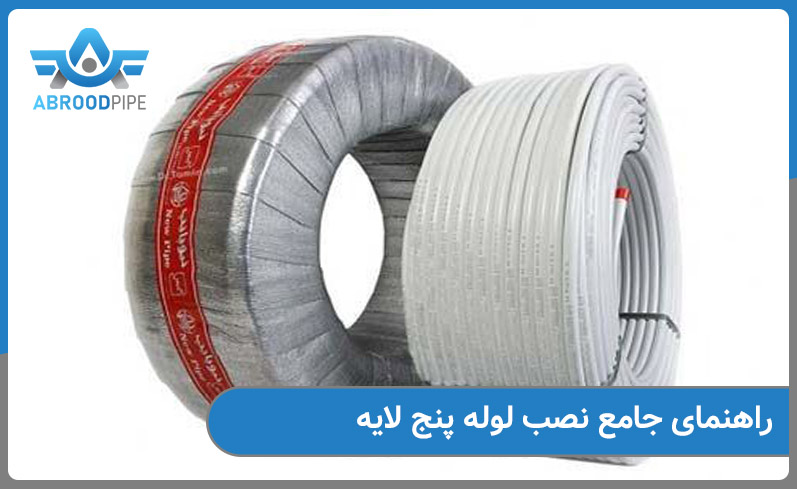

راهنمای جامع نصب لوله‌های نیوپایپ؛ از برش تا تست نهایی سیستم لوله‌کشی
نصب لوله‌پنج‌لایه نیوپایپ به روش صحیح، تضمین‌کننده عملکرد بلندمدت سیستم لوله‌کشی است. در این بخش، آموزش نصب به‌صورت مرحله‌به‌مرحله تشریح شده است:
مرحله اول: برش لوله
برای شروع، با استفاده از قیچی تیز و مخصوص، لوله را در زاویه کاملاً قائم برش دهید. برش ناقص یا مایل باعث نشتی در اتصال خواهد شد.
مرحله دوم: کالیبراسیون و برقوکاری
دهانه برش‌خورده را با کالیبراتور دستی برقو کنید. این کار موجب حذف پلیسه‌ها، گرد کردن دهانه و تسهیل ورود به فیتینگ می‌شود.
مرحله سوم: نصب فیتینگ
نوع اتصال مورد استفاده را تعیین کنید:
- پرسی: پس از جای‌گذاری لوله، فک پرس را روی محل اتصال قرار داده و عملیات پرس را با دقت انجام دهید.
- کوپلی: حلقه و مهره را در محل خود گذاشته و با آچار مناسب مهره را محکم کنید.
مرحله چهارم: خم‌کاری
در نقاطی که مسیر نیاز به تغییر زاویه دارد، لوله را با فنر خم‌کن (برای سایز ۲۰) یا دستگاه خم‌کن (برای سایز ۲۵ به بالا) با شعاع مناسب خم کنید.
مرحله پنجم: تست نشتی
با استفاده از پمپ تست، فشار سیستم را بالا برده و تا ۱۰ دقیقه نگه دارید. افت فشار یا رطوبت در اتصالات نشانه نشتی است و باید بررسی شود.
نصب لوله نیوپایپ در سیستم‌های آب‌رسانی و گرمایش از کف؛ هرآنچه باید بدانید
لوله نیوپایپ یکی از بهترین گزینه‌ها برای اجرای سیستم گرمایش از کف است. دلیل این امر، مقاومت حرارتی بالا، ساختار پنج‌لایه و قابلیت انعطاف بالای آن است.
ویژگی‌های مهم برای گرمایش از کف:
- مقاومت تا ۹۰ درجه سانتی‌گراد در دمای کاری مداوم
- کنترل انبساط طولی به دلیل وجود لایه آلومینیوم
- توزیع یکنواخت گرما به دلیل قطر داخلی مناسب
نکات اجرایی مهم:
- لوله‌ها باید با فاصله یکنواخت (معمولاً ۱۰ تا ۱۵ سانتی‌متر) نصب شوند.
- قبل از کف‌سازی، تست نشتی به مدت حداقل ۲۴ ساعت انجام شود.
- از بست‌های استاندارد برای تثبیت لوله روی فوم یا یونولیت استفاده شود.
در سیستم‌های آب‌رسانی (آب‌سرد و آب‌گرم)، نصب به‌صورت توکار یا روکار قابل انجام است، اما استفاده از نیوپایپ به‌صورت توکار توصیه می‌شود تا از مزایای کاهش نشتی و استهلاک کمتر بهره‌مند شوید.
برای مشاهده قیمت لوله نیوپایپ ۲۵ روی لینک کلیک کنید.
چگونه لوله نیوپایپ ۵ لایه را نصب کنیم؟ آموزش کامل همراه با خطاهای رایج
برای نصب استاندارد لوله‌های نیوپایپ پنج‌لایه، نکات زیر را به‌دقت رعایت کنید:
مراحل نصب:
- برش تمیز و قائم با ابزار مخصوص
- برقوکاری و کالیبراسیون دقیق
- اتصال پرسی یا کوپلی با رعایت فشار مناسب
- خم‌کاری با حفظ شعاع استاندارد
- تست نهایی با فشار بالا
خطاهای رایج:
- برش ناصاف که باعث نشتی در اتصال می‌شود.
- عدم برقوکاری، که ورود ناقص لوله به فیتینگ را به‌دنبال دارد.
- استفاده از فیتینگ‌های غیراستاندارد یا نامتناسب با سایز لوله.
- خم‌کاری بیش از حد که به ترک در لایه آلومینیومی منجر می‌شود.
- عدم انجام تست نهایی که منجر به نشتی پنهان در آینده خواهد شد.
جمع‌بندی
نصب لوله نیوپایپ پنج‌لایه اگر به‌درستی انجام شود، سال‌ها دوام و عملکرد پایدار را برای سیستم لوله‌کشی ساختمان شما تضمین خواهد کرد. از برش تا تست نهایی، هر مرحله نیاز به دقت، ابزار مناسب و رعایت استانداردهای اجرایی دارد. در نصب لوله نیوپایپ ۲۵ میل برای مسیرهای اصلی و همچنین لوله نیوپایپ ۲۰ میلی‌متر برای انشعابات فرعی، رعایت اصول بیان‌شده در این مقاله به جلوگیری از نشتی، افزایش عمر سیستم، و صرفه‌جویی در انرژی منجر خواهد شد.
چه در حال اجرای لوله‌کشی آب‌سرد باشید و چه سیستم گرمایش از کف، انتخاب نیوپایپ به‌تنهایی کافی نیست؛ مهم آن است که نصب آن به‌درستی، اصولی و با ابزار مناسب انجام شود. استفاده از تیم متخصص یا آموزش کامل مجری پروژه، تضمین موفقیت نصب این سیستم نوین لوله‌کشی است.
سوالات متداول
- آیا نیوپایپ برای نصب در گرمایش از کف مناسب است؟
بله، ساختار پنج‌لایه نیوپایپ برای توزیع یکنواخت گرما و دوام بالا در دمای زیاد ایده‌آل است. - برای خم‌کاری لوله نیوپایپ سایز ۲۰ میلی‌متر، چه ابزارهایی لازم است؟
می‌توانید از فنر خم‌کن دستی استفاده کنید. برای سایزهای بزرگ‌تر، استفاده از دستگاه خم‌کن توصیه می‌شود. - تفاوت بین اتصال پرسی و کوپلی چیست؟
اتصال پرسی با دستگاه پرس انجام می‌شود و اتصال دائمی‌تری دارد. اتصال کوپلی قابل باز شدن و مناسب برای موارد نیاز به تعمیر است. - آیا لوله نیوپایپ ۲۵ میلی‌متر فقط برای رایزرها کاربرد دارد؟
خیر، در مسیرهای طولانی یا با مصرف زیاد (مثلاً حمام‌های بزرگ یا پکیج مرکزی) نیز استفاده می‌شود. - آیا نیازی به عایق‌کاری لوله‌های نیوپایپ در توکار هست؟
در سیستم آب‌سرد برای جلوگیری از تعریق و در آب‌گرم برای کاهش اتلاف حرارتی، عایق‌کاری توصیه می‌شود
